交替输出回路

【控制要求】

按下按钮 X1，输出 Y1动作；再按一次按钮 X1，输出 Y1停止工作；如此反复运作。

【组件说明】

PLC 软元件	控制说明
X1	灯开关按钮：按下时， X1状态为 ON
Y1	输出设备

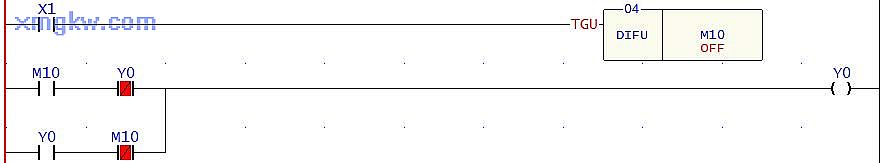

【控制程序】

【程序说明】

● 第 1次（单次）按下按钮：第一次按下按钮， X1=ON，[DIFU M10]指令被执行， M10导通（M10=ON）一个扫描周期，在本次扫描周期内 M10常开触点 = ON，Y0常闭触点 =ON，则 Y0线圈=ON，灯被点亮。在 PLC进行下个周期扫描时， M10线圈=OFF，所以 M10常闭触点 =ON，加上 Y0常开触点 = ON，所以输出线圈 Y0还是=ON，并实现自保持回路，灯持续保持点亮状态，直到再次按下按钮。

● 第 2次（双次）按下按钮：第二次按下按钮， X1= ON，[DIFU M10]指令被执行， M10导通（ M10=ON）一个扫描周期。在本次扫描周期内： M10常闭触点 =OFF，所以 Y0线圈= OFF，Y0自保持回路断开，灯被熄灭。在 PLC进行下个周期扫描时， M10线圈=OFF，所以 M10常闭触点 =ON，但 Y0常开触点 =OFF，所以 Y0线圈= OFF并实现自保持回路，灯持续保持熄灭状态，直到再次按下按钮。

● 利用 FUN10.TOGG交替开关也可实现此功能。
