条件控制回路


【控制要求】
谷物出仓，必需输送带马达 (Y0)先开启运行，仓底阀门 (Y1)才能开启，否则会造成堵料的问题。【组件说明】

PLC 软元件 控制说明
X0 输送带马达启动按钮：按下时， X0状态为 ON
X1 仓桶底端阀门开启按钮：按下时， X1状态为 ON
X2 输送带马达停止按钮：按下时， X2状态为 ON
X3 仓桶底端阀门关闭：按下时， X3状态为 ON
Y0 输送带马达
Y1 仓桶底端阀门

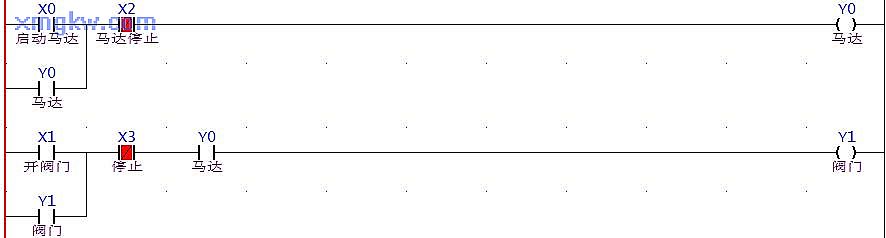

【控制程序】

【程序说明】
  1. 本程序是一个条件控制回路的典型应用，按下供输送带启动按钮时， Y0=ON，输送带启动。
  2. 输送带必须运转，才能打开放料阀门 Y1=ON (否则会造成堵料 )。
