上升沿产生一个扫描周期脉冲


【控制要求】

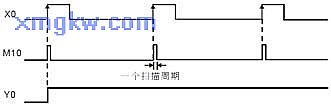

开关由 OFF→ON动作时产生一个扫描周期的脉冲 M10，作为条件去触发指示灯或其他装置。【组件说明】

PLC 软元件 控制说明
X0 开关，由 OFF Æ ON
M10 一个扫描周期的触发脉冲
Y0 指示灯

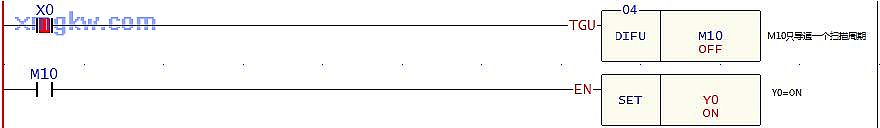

【控制程序】

【程序说明】
  1. 1. X0由 OFF→ON动作时（上微分指令触发），DIFU指令被执行， M10送出一个扫描周期的脉冲。
  2. 2. M10=ON时，[SET Y0]指令被执行， Y0被置位为 ON，指示灯被点亮或其他装置被驱动。
