BKCMP不同时段原料加入

【控制要求】生产某种产品需 A、B、C三种原料， 1个生产周期为 60秒，这些原料需在生产周期适当时间段加入。要求在生产周期的 10秒~20秒，30~40秒，50秒~55秒期间加入 A原料；在生产周期的 0秒~10秒，20~25秒， 40秒~50秒期间加入 B原料；在生产周期的 20秒~25秒，30~35秒，40秒~45秒期间加入 C原料。

【元件说明】

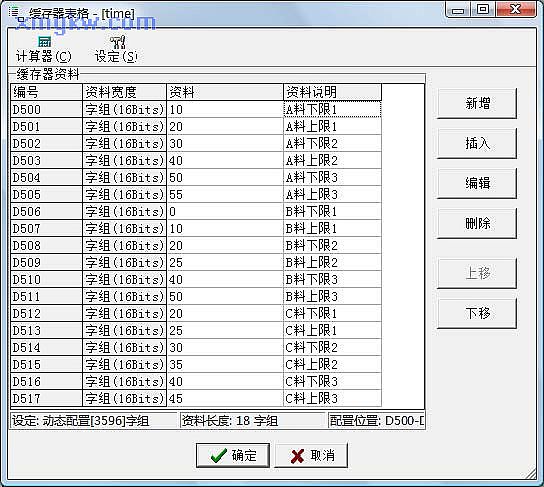

【控制程序】首先将各种原料加入的下限、上限时间设定在缓存器表格中，如下图：

【程序说明】

• 所谓绝对凸轮控制，是指计数器 C现在值在设置的一段绝对时间段内，对应输出装置会 ON，多个 M 装置可能同时为 ON。本例中， C0现在值与 9段设置绝对时间段（ D500~D517）进行比较，在这些设置时间段内，对应的 M100~M108 中的装置状态输出为 ON。

z在BKCMP指令被执行前，也可用 MOV指令预先将各设置值写入到 D500~D517中。
