摘要：本文介绍了台达小型EH型 PLC应用于剑杆织机的主控电气控制系统，提出了国产化剑杆织机主控电气的一种解决方案，说明了PLC在织机设备上应用的广阔前景。
关键字：DELTA自动化产品 剑杆织机
Based on DELTA Automation Products Application in Electrical Control System for Fabric Mechanic Equipment
Zhang Hai Ping Cao Zhao Fa
Trade Application Department DELTA-CIMIC Electronics . Co., Ltd
Abstract：The article introduces about the main electrical control system for fabric equipment based on delta PLC .The application system provides a valid solution way to the main control system for inland Fabric Mechanic, at the same time it also illustrates the large prospect of PLC in Fabric Mechanic .
Key words: DELTA automation products Fabric Mechanic
1 设计背景
从近几年的国际纺织机械展览会上可以看到: 国外著名的织机制造商，如日本津田驹工业株式会社和丰田公司、意大利的SOMET公司、比利时的PICANOL公司、瑞土的SULZERTEXTIL公司和STAUBLI公司等，机电一体化技术经过几十年的发展，各自形成了具有很高自动化水平的电气控制系统，普遍采用新型高速可靠的微机群或计算机系统和人机界面，具有自诊断和数据采集管理功能，实现电子选纬、电子多臂等控制。而国内的无梭织机其技术水平与国外差距较大，国产剑杆织机的产量很大，但使用的技术普遍是从国外八十年代的机型改进而来，大多采用商用微机，并且档次不一。近两年，中纺机、经纬纺机、聊城纺机、龙力机械和杭州精工等厂家都把PLC应用于剑杆织机的电气控制。本文就使用台达EHPLC为核心而构成的剑杆织机主控电气系统作一介绍。
2 剑杆织机自动化系统分析
通常剑杆织机电控部分分为电子送经、收卷和主控三部分.可见主控部分主要实现织布的功能,其控制对象主要包括主电机、多臂电机、寻纬电机、离合器等。
2．1点动
（1）点动的作用
•调整滚轮梳位置
•断经后重新开车准备
（2）点动流程 点动流程参见图1。

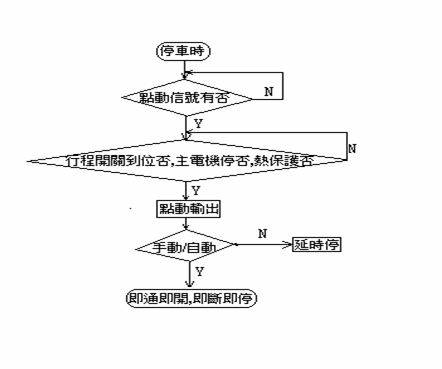

图1 点动流程图
2．2盘车
（1）盘车的作用：手动装布
（2）盘车流程图：盘车流程参见图2。
图2 盘车流程图
2．3正反寻纬
（1）正反寻纬作用：
•手动调整综框位置
•手动调整行程开关位置
（2）正反寻纬流程：正反寻纬流程参见图3和图4。

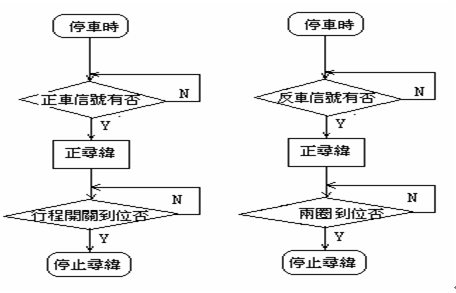

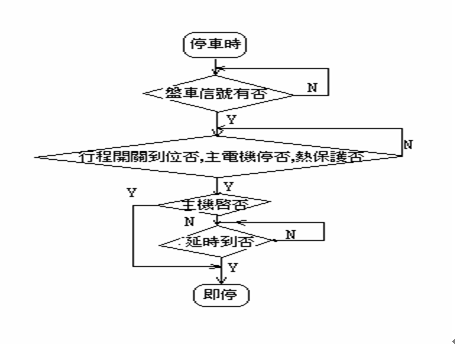

图3手动调整行程开关位置流程图 图4 手动调整综框位置流程图
2．4开车
（1）开车作用：织布
（2）开车流程图：开车流程图参见图5。

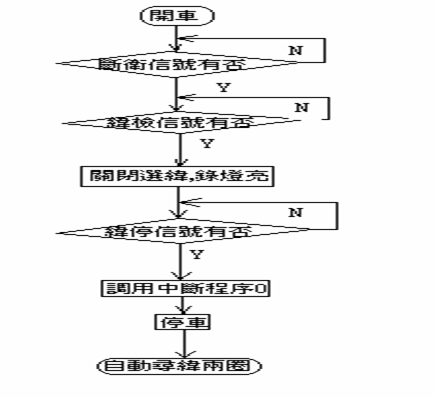

图5 开车流程图
2．5正常停车(手动停车)
正常停车(手动停车)流程参见图6。
图6 停车流程图
2．6纬停测控
（1）纬停原因：断纬
（2）纬停测控流程图：参见图7。

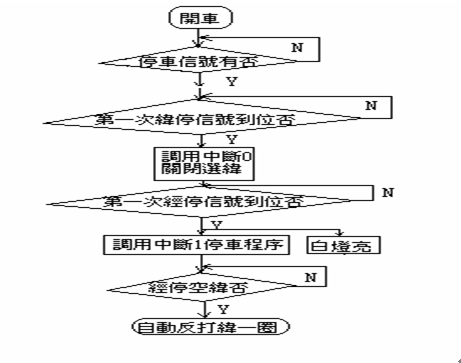

图7 纬停流程图
2．7经停测控
（1）经停原因：断经
（2）经停测控流程图：参见图8。

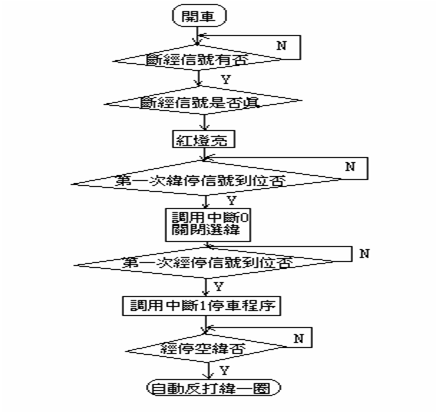

图8 断经流程图
3 剑杆织机自动化系统设计
3．1 系统组成和特点
（ 1 ）为了提高控制系统的可靠性，系统硬件以台达公司的DVPEH3200TPLC为核心，配置台达公司的DOP-A57GTD界面，参见图9

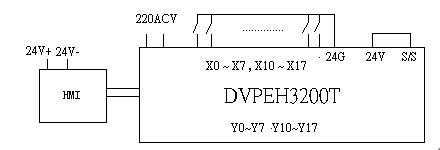

图9 系统硬件
（2）I/O具体分配
X0 纬停 Y0 点动
X1 经停 Y1 离合器
X2 选纬 Y2 开车
X3 多臂保护 Y3 正车
X4 断纬 Y4 反车
X5 断经 Y5 红灯
X6 行程开关 Y6 录灯
X7 纬检 Y7 白灯
X10 点动 Y10 选纬1
X11 热组件 Y11 选纬2
X12 正 |
