，一般与格栅机联动。附属设备适当的提前或延时运行。
2、 提升泵的自动控制
控制描述如（图三）：
（1）变频器连接在第一台水泵电机上，需要加泵时，变频器停止运行，并由变频器的输出端口RO1～RO3输出信号到PLC，由PLC控制切换过程。
（2） PLC根据泵池液位高中低信号自动调节三台泵的启停；泵池水位到预设的低水位时启动1#泵，水位上升到预设的中水位时，1#泵由变频运行转换到工频运行，这时再变频启动2#泵，依次启动到3#泵。

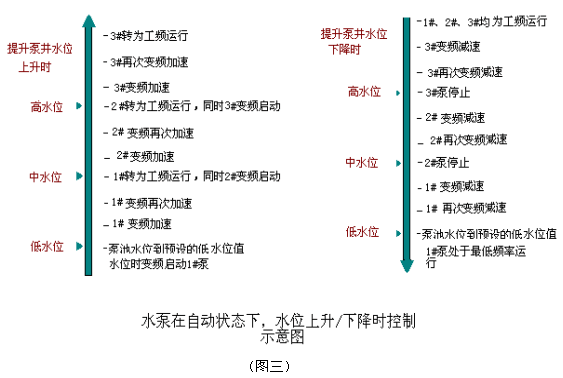

（图三）
（3） 切换开始时，变频器停止输出(变频器设置为自由停车)，利用水泵的惯性将第一台水泵切换到工频运行，变频器连接到第二台水泵上起动并运行，照此，将第二台水泵切换到工频运行，变频器连接到第三台水泵上起动并运行。
（4） 水位下降需要减泵时，系统将第三台水泵停止，第二台水泵切换到变频调节状态。水位继续下降，系统将第二台水泵停止，第一台水泵切换到变频调节状态。
（5） 另外，设置软启动器作为备用。当变频器或PLC故障时，可用软起动器现场手动轮流起动各泵运行以保证供水。作为多台提升泵的自动控制，满足先启先停的原则，以优化资源的利用率；为了提升泵的安全，系统设置了提升泵的干运转保护；同时，系统还设置了泵的频繁启停保护，群启动保护等，以延长其使用寿命。
3、曝气系统的自动控制
生化池作为全厂污水处理的核心，具有举足轻重的作用。污水经过预处理后，在这里通过微生物吸附污水中的有机物，达到除磷脱氮的目的。对生化池的自动控制，主要是溶解氧浓度的控制。
曝气量自动控制系统作为一个恒值控制系统，系统给定一个保持不变的最佳溶解氧值，通过PLC控制调节输出量（即曝气机开启台数），使被控量（实测氧化沟溶解氧浓度）不断地接近给定值。在这个系统中，要求稳定性和动态特性良好，被控量向给定值过渡的时间短，同时过程平稳，振荡幅度小。

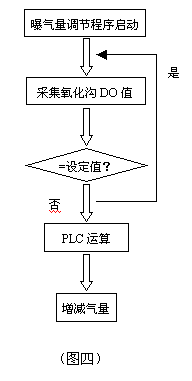

曝气供氧系统是由曝气机和溶解氧仪共同组成的闭环系统，为反应池好氧段提供氧气，并维持好氧过程的溶解氧浓度值。依照好氧过程的溶解氧浓度值控制曝气机开启台数，维持溶解氧浓度值在一定的范围内变动。控制流程如（图四）。
（图四）
三、控制模式
手动模式：手动模式又可以分为盘柜模式和就地模式。盘柜模式就是通过MCC上的按钮实现对设备的操作；就地模式就是通过现场控制箱上的按钮实现对设备的操作。
遥控模式：就是通过中心控制室上位操作站实现对设备的操作。
自动模式：设备的运行完全由各PLC根据污水厂的工况及工艺参数来完成对设备的启停控制，而不需要人工干予。

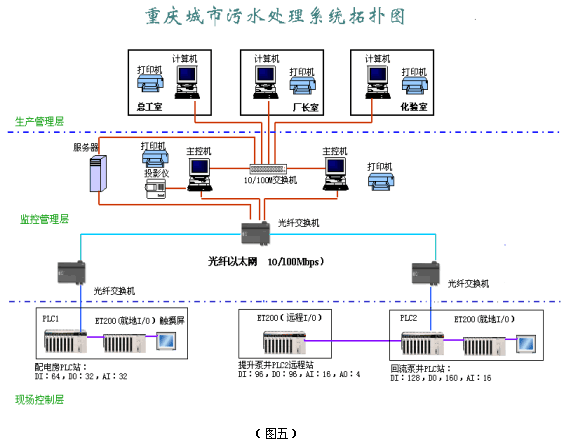

四、系统构成：如（图五）
通过前面的描述，部分设备的控制还是比较复杂的，为达到以上的设备自动控制要求，该工程基本构成如下：
下位机：选用了西门子400和300系列PLC来做系统
上位机：选用了北京华富Control2000软件
中间协议：采用Simatic TOP Server，衔接上、下位机，进行数据交换
（图五）
整个厂区共有2个PLC站及一个远程I/O站，硬件采用西门子400和300系列模块，分别用光纤及光纤交换机，采用星型连接方式构成以太网络连接至中控室，在PLC1站，CPU、电源模块及以太网模块采用400系列，就地I/O站ET200及I/O模块采用300系列模块构成；在PLC2站，同样CPU、电源模块及以太网模块采用400系列，就地I/O站、远程I/O站ET200及I/O模块采用300系列模块构成，两个站分别装有现场触摸屏终端。下位机编程软件采用Siemens的STEP7 V5.12来完成，根据控制要求开发程序，完全可以实现前面描述的控制要求。PLC1站处于配电房，有自己的就地I/O站和现场触摸屏控制终端；PLC2站处于回流泵井，有自己的就地I/O站和现场触摸屏控制终端，PLC2站的远程站处于进水提升泵房。

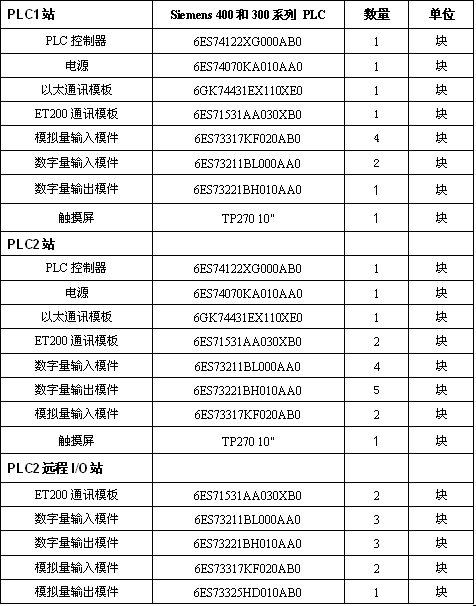

PLC系统模块主要配置如下表：
上位机有两套操作终端，共同反映现场情况，操作互不干扰，一套故障，另一套依然可以完成全部监控操作功能。监控软件采用华富Control2000来开发监控画面，根据工艺绘制流程图，显示所有相关测控仪表的实时值；建立全厂的中心监控系统平台，使操作员能随时监视全厂运行状态，并对设备操作发出控制指令；建立历史数据查询系统和重要数据保存系统，并能对日报表、月报表、年报表进行打印；建立全厂设备的安全报警系统；
上位机部分监控画面如下图：

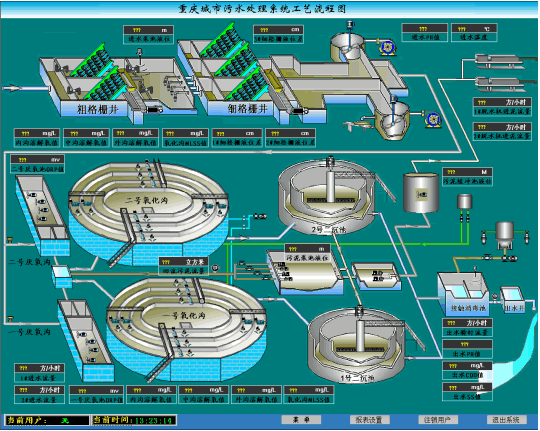

（ 图六：厂区工艺流程图）
![（图七：设备<a]() 控制盘） src="/article/uploadfile/200805/23/6220927424.gif">
（图七：设备控制盘）

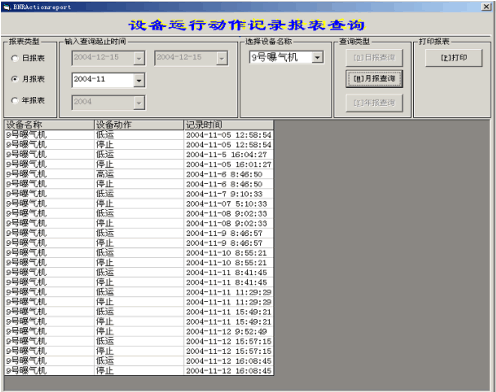

（图八：开发调试阶段报表查询数据示例）
下位机采用西门子400和300单元 PLC，上位机用北京华富的Control2000，二者之间的标签连接及数据通讯必须有一个统一的协议驱动，本工程采用
|
