iFIX组态软件应用在电厂辅控系统中

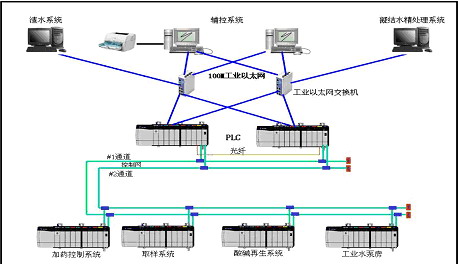

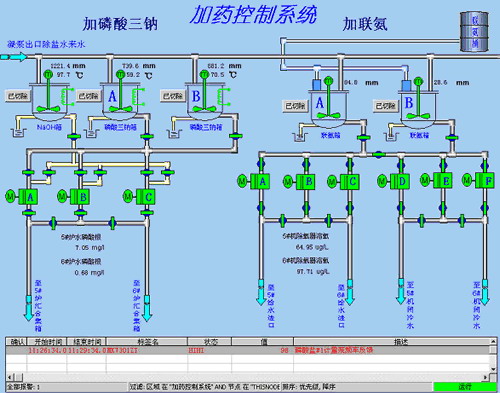

| 一、引言 随着技术的发展和管理要求的提高，要求电厂提高自动化水平、实现电厂管控一体化，实现全面的电厂数字化管理。为了达到上述要求，首先必须实现电厂辅控系统现场数据采集、过程可视化及过程监控功能，在此基础上再实现辅助系统集中控制联网监控功能，之后实现电厂实时监控信息系统。 iFIX是Intellution自动化软件产品家族中的一个基于Windows的HMI/SCADA组件。基于开放的和组件技术，专为在工厂级系统之间提供易于集成和协同工作设计环境。 二、应用背景 浙江某电厂三期工程（2×300MW机组）的辅助控制系统包括凝结水精处理系统、渣水处理系统、酸碱再生系统、加药控制系统、取样控制系统、工业水泵房控制系统。 所有系统在控制室进行集中监控。控制系统采用以微处理器为基础的PLC可编程控制器进行顺序控制。采用以显示器和键盘为监控中心，对辅控系统进行监视、控制，并能进行报警和制表打印。其中凝结水精处理系统是远程iFIX网络节点，渣水系统采用了组态王软件，本工程需要集成这两个系统到辅控系统。  图 1 辅控系统控制结构图 三、控制要求 显示器画面按照系统图设计，反映整个工艺流程。 画面颜色清晰逼真，运行时具有动态效果。 画面设计由粗到细，逐层下拉：工艺主画面、功能系统画面、设备控制画面、属性画面。 以颜色的变化来反映设备状态的变化，以数值和棒图的变化来反映现场模拟量的变化。 任何显示器画面均能在2秒（或更短）的时间内完全显示出来，所有显示的数据约每秒更新一次。 调用任一画面的击键次数不多于3次。 可存储一个月或更长时间的现场数据，并可以实时趋势图和历史趋势图显示。 全开放的控制参数设定设计，可方便在线优化工艺过程。 标准记事本功能。 对现场设备报警，分级别以醒目方式显示。 报警信息可长时间储存，以备故障分析和优化工艺。 具有不可删除的操作记录，自动记录操作过程。 安全分级，不同操作者设不同操作级别，不同操作者有不同操作密码。 定时自动按照用户报表模板，生成中文报表。 报表以EXCEL形式储存，并可保存。 根据上述要求，本项目iFIX组态的画面举例如下：  |
