基于CC-Link的炉窑网络控制系统的设计与实施

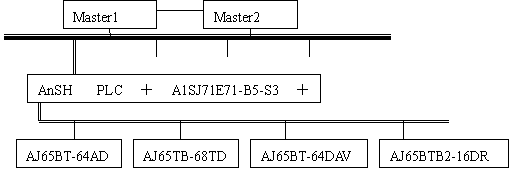

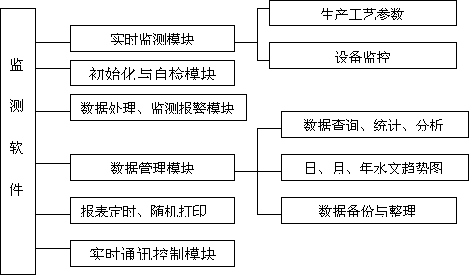

| 按照DA、DB、DG对应连接，另外接好屏蔽线和终端电阻，一般的系统接线便可完成； 设置简单：CC-Link的每种兼容设备都有一块CC-Link接口卡，系统还需要对每一个站的站号和速度及相关信息进行设置，而这些信息在这些接口模块上有相应的开关进行设置。 维护简单：由于CC-Link的卓越性能，和丰富的RAS功能，为CC-Link的维护方便性和运行可靠性提供了强有力的保证，其监视和自检测功能使CC-Link系统的维护和故障后恢复系统变得方便和简单。 3 系统设计 3.1 系统组成 为了提高整个控制系统的安全性以及可靠性，系统采用了双机冗余措施。在双主机系统中，二者处于对等地位，并且同时可以监测对方的运行情况以及网络的冲突侦听，并相互间传递心跳信息，一旦发现对方系统出现故障或者连接的网络故障，监测方立即接管测控任务，从而保证了系统在任何时候系统主机的完整性和完好性，只要主机和网络安全，控制系统便会安全，实时性便可得到保证。两台冗余主机内均安装了PCI总线的CC-Link总线网络适配卡A80BD（E）－JB1BT13，主机配置相同以保证二者的MTTF、MTBF相近似，满足系统相似性原理，对控制系统的安全性设计提供了保证。 从站采用AnSH PLC 智能控制单元，主要作用是管理AD、DA、DI/DO的端口I/O操作以及计数定时模块的设定，并且将所采集的数据负责上传到主站，并从主站获得的控制参数下传之AO、DO模块，控制相应的执行结构。AD、DA、DI/DO以及计数定时模块分别用于采集煅烧炉中的温度、给控制三相异步电机旋转的变频器提供0～10V控制信号源、控制电机的起停以及监测控制开关的状态、控制三相异步电机旋转的时间等。模块的选用为：★模拟量采集：AJ65BT-64AD ，★模拟量输出：AJ65BT-64DAV ，★数字量输入/输出：AJ65BTB2-16DR，★热电偶输入：AJ65TB-68TD ，★高速计数器：AJ65BT－D62。四条从站的配置是相同的，分别控制四条生产线。 为了将系统集成为具有测量、控制、管理功能于一体的测控系统，在车间级的Intranet中集成了生产在线数据库以及控制参数与工艺数据库服务器，生产在线数据库服务器主要用于管理当日当班的人员、计划调度以及生产完成情况，工艺数据库服务器主要用于记录生产工艺参数、重要工段以及重要设备的定时抽检数据、故障几率等，便于了生产管理。整个程序的设计功能如下： 3.2 系统功能： (1) 网络，整个监控系统采用CC-Link现场总线，可高速的将现场数据传至主站进行管理。 (2) 主站和从站，采用一台三菱A系列PLC负责CC-Link网络的管理, 以及将数据送到上位PC机进行分析和将中控室发出的指令送至现场从站。 (3) PC机单元，PC机将操作指令通过从站1 PLC传送给受令执行单元执行操作，远程执行单元将工作状态通过从站PLC 传送给PC机。PC机将车间中所有控制的工作状态（开，关，报警）信息显示出来供操作人员监控。PC机接到报警和停线信息立即打印故障信息并计时。统计停线时间。并通过声卡驱动音箱进行语音提示。 (4) 为保证系统内大量的数据传输，我们每一条生产线的参数采集和控制由一台CC-Link从站完成。所有测控参数测量值通过CC-Link 与从站通讯。 4 结束语 众所周知，CC-Link网络由于具有众多的优点以及众多厂商的支持，在控制领域得到了成功应用，已得到了用户的高度评价。尤其是与传统的控制方法相比，在系统设计，安装调试，维护和扩展上，具有不可比拟的优势。因此，在实时控制领域成功应用CC-Link具有典型的意义。  javascript:if(this.width>580)this.width=580"> javascript:if(this.width>580)this.width=580"> |
