自锁控制回路

2015-06-30 10:41:56 人评论 次浏览 分类:永宏应用案例

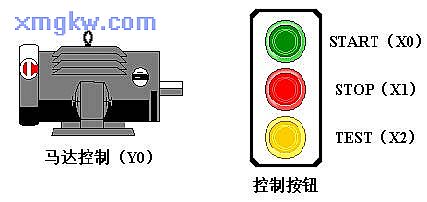

【控制要求】
按下 START按钮,马达运转;按下 STOP按钮,马达停止。
在 STOP按钮保持 ON时,按下 TEST按钮,可测试马达是否运转正常。【组件说明】
PLC 软元件 控制说明
X0 START按钮:当按下时, X0状态为 ON,放开时,X0的状态为 OFF
X1 STOP按钮:按一次 X1状态为 ON,再按一次 X1状态为 OFF
X2 TEST按钮:当按下时, X2状态为 ON,放开时, X2的状态为 OFF
X3 马达故障信号
Y1 马达控制信号

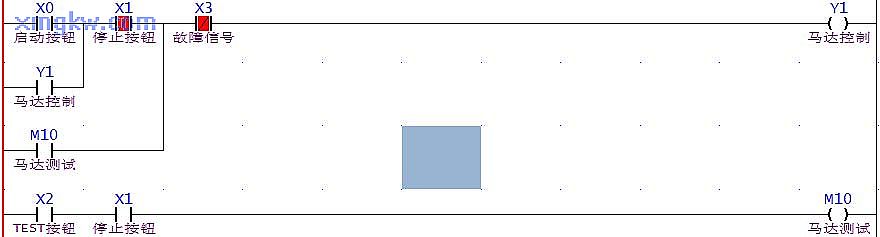

【控制程序】

【程序说明】
  1. START按钮,X0=ON,在没有故障的情况下( X3=OFF),马达运转;这些需通过自锁电路来实现,其原理是把输出 Y1拉回来当作一个输入条件来实现,如此马达运转不需一直按着 START按钮。
  2. STOP按钮,X1=ON,则 Y1=OFF,马达停止运转。
  3. X3=ON),则 Y1=OFF,马达停止运转。
  4. X1=ON,按下 TEST按钮, X2=ON,此时在马达无故障( X3=OFF)的情况下, Y1=ON,马达运转;松开 TEST按钮,马达立即停止运行,该测试可检测马达是否正常。
