【控制要求】
产品生产计数,每检测到生产了 500个产品,生产指示灯 (Y0)就会点亮。【组件说明】
PLC 组件 | 控制说明 |
---|---|
X0 | 产品计数光电传感器:当检测到产品时, X0状态变为 ON |
C140 | 一般用16位计数器,非停电保持 |
Y0 | 指示灯 |

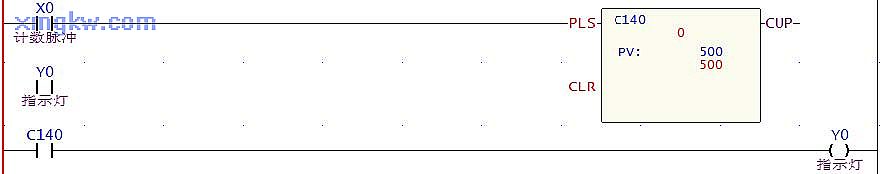

【控制程序】
【程序说明】
- 光电开关每检测到一个产品时, X0就触发一次( OFF→ON),C0计数一次。
- C140计数达到 500次时, Y0=ON,生产指示灯亮,同时对产品生产计数重新复位。
