档案寄存器访问

2015-06-30 9:08:09 人评论次浏览分类：永宏应用案例

【控制要求】

1. X0=ON，将D2000~D2099的100笔历史数据写入编号为 0~99档案缓存器。

2. X1=ON，将编号为 0~99的档案缓存器的 100笔数据读出到 D3000~D3099。【元件说明】

PLC 元件	控制说明
X0	启动文件寄存器数据写入
X1	启动文件寄存器数据读出

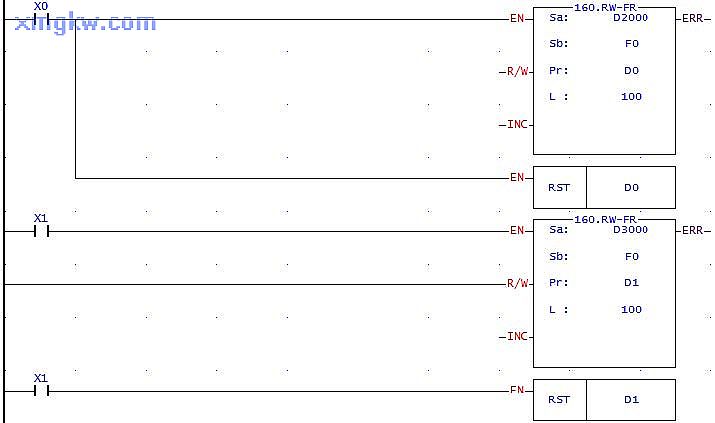

【控制程序】

【程序说明】

1. PLC内部的文件寄存器区跟数据寄存器区 D一样，都是 Word单位的数据存储区，不同的是，档案缓存器 F不能作为操作数，用一般的指令（例如 MOV）进行访问，需用专门的指令 FUN160指令来访问。
2. FUN160指令中的 R/W=1时为写入档案缓存器， R/W=0时为读出档案缓存器。
