产品说明:
******角度解析能力1/1440(0.25度),解角器激励信号频率10KHz,RS485串行界面与PLC Port2或Port4连接,资料更新速率约600Hz。

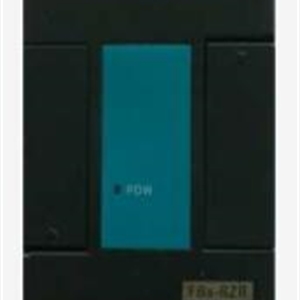

FBs-RZR模块是FBs PLC系列中的一个特殊应用模块。可用与链接解角器(Angular Resolver)感测元件。透过内部的角度信号处理晶片,此模块将转轴的角度信号转换为应用程式可以处理的数位信号。有别于一般的光学编码(encoder),耐震,防油,防尘,强固是解角器的******优点,也因此特别使用于恶劣环境的应用场合,例如高震动性的冲床(press machine)是解角器最典型的应用。
◆ 型号规格一览表
规格 型号 |
FBs-RZR |
******角度解析能力 |
1/1440(0.25度) |
角度激励信号频率 |
10KHz |
主机连接界面 |
RS485串行通讯界面 |
资料更新速率 |
约600Hz |
PLC连接口 |
Port2或Port4 |
应用方式 |
采用中断或扫描方式(采用中断方式时是执行HSC0I中断副程序) |
可安装数量 |
1个RZR模块/1套PLC |
指示灯 |
5V电源LED |
内部功率损耗 |
5V,100mA |
工作温度 |
0~60℃ |
储存温度 |
-20~80℃ |
◆ 环境规格参数
项 目 |
规格 |
备注 |
|
工作外围温度 |
密闭设备 |
5℃~40℃ |
永久性的安装 |
开放设备 |
5℃~55℃ |
||
储存温度 |
-25℃~+70℃ |
||
相对湿度(不结露,RH2) |
5%~95% |
||
污染等级 |
Degree II |
||
抗腐蚀性 |
依据IEC-68标准 |
||
海拔高度 |
≤2000M |
||
耐振动 |
使用DIN RAIL固定 |
0.5G,3轴方向各2小时 |
|
螺丝固定 |
2G,3轴方向各2小时 |
||
耐冲击 |
10G,3轴方向各3次 |
||
耐噪声 |
1500Vp-p,脉宽1us |
||
耐电压 |
1500VAC,1分钟 |
L,N对任一端子 |
