产品说明：
提供的4信道可变电阻体温度量测模块。
本模块提供一参考电压给由内部电阻与待测温度可变电阻体构成的分压电路。
当量测温度改变时可变电阻体的阻值发生变化造成分压电路的输出电压发生变化。
用户可依据范本的内部阻值以及待测温度可变电阻体的特性由实际读取的 A/D 值计算出待测的温度值。

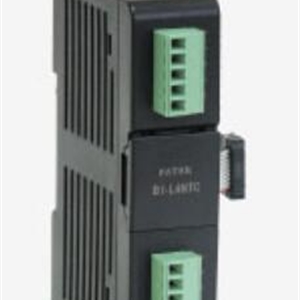

B1-L4NTC：
4通道12Bit热敏电阻温度输入模块(100Ω～100KΩ)
型号规格一览表
|
规格 型号 |
B1－L4NTC |
|
功能 |
4通道12Bit热敏电阻温度输入模块(100Ω～100KΩ) |
|
接线机构 |
3.8mm欧式固定端子台 |
|
外形尺寸(宽×高×深) |
25×90×54.8mm |
环境规格参数
|
项 目 |
规格 |
备注 |
|
|
工作外围温度 |
密闭设备 |
5℃～40℃ |
永久性的安装 |
|
开放设备 |
5℃～55℃ |
||
|
储存温度 |
-25℃～+70℃ |
||
|
相对湿度(不结露，RH2) |
5%～95% |
||
|
污染等级 |
Degree II |
||
|
抗腐蚀性 |
依据IEC68标准 |
||
|
海拔高度 |
≤2000M |
||
|
耐振动 |
使用DIN RAIL固定 |
0.5G，3轴方向各2小时 |
|
|
螺丝固定 |
2G，3轴方向各2小时 |
||
|
耐冲击 |
10G，3轴方向各3次 |
||
|
耐噪声 |
1500Vp-p，脉宽1us |
||
|
耐电压 |
1500VAC，1分钟 |
L,N对任一端子 |
|
