产品说明:
FBs-2DA:
2通道模拟量信号输出模块(-10~10V,0~10V或-20~20mA或0~20mA)
模拟量输入/输出模块
-10~10V,0~10V
-20~20mA,0~20mA
14Bit精度
适用于FBs系列20点(含)以上的PLC主机
◆ 型号规格一览表
规格 型号
FBs-6AD
FBs-4A2D
FBs-2DA
FBs-4DA
输入点数
6点
4点
—
—
输出点数
—
2点
2点
4点
输入/输出值
-8192~8191或0~16383(14位数值)
输入/输出
信号范围
双极性
电压:-10~10V或-5~5V 电流:-20~20mA或-10~10mA
单极性
电压:0~10V或0~5V 电流:0~20mA或0~10mA
最细解析度
电压:0.3mV(5V/16384)电流:0.61uA(10mA/16384)
综合精度
±1%
变换速率
每次扫描更新一次
可允许******输入信号
电压输入±15V 电流输入±30mA
—
可容许负载范围
—
电压输出:500Ω~1MΩ 电流输出:0Ω~500Ω
输入阻抗
电压输入63.2KΩ 电流输入250Ω
—
隔离方式
变压器(电源)及光耦合(信号)隔离,500VAC,1分钟,各通道间未隔离
输入电源
24VDC -15% +20% 2VA max
接线机构
7.62mm固定端子台
适配主机
FBs系列20点(含)以上的主机
安装方式
导轨安装、螺钉安装
外形尺寸(宽×高×深)
40×90×80mm
◆ 环境规格参数
项 目 |
规格 |
备注 |
|
工作外围温度 |
密闭设备 |
5℃~40℃ |
永久性的安装 |
开放设备 |
5℃~55℃ |
||
储存温度 |
-25℃~+70℃ |
||
相对湿度(不结露,RH2) |
5%~95% |
||
污染等级 |
Degree II |
||
抗腐蚀性 |
依据IEC68标准 |
||
海拔高度 |
≤2000M |
||
耐振动 |
使用DIN RAIL固定 |
0.5G,3轴方向各2小时 |
|
螺丝固定 |
2G,3轴方向各2小时 |
||
耐冲击 |
10G,3轴方向各3次 |
||
耐噪声 |
1500Vp-p,脉宽1us |
||
耐电压 |
1500VAC,1分钟 |
L,N对任一端子 |

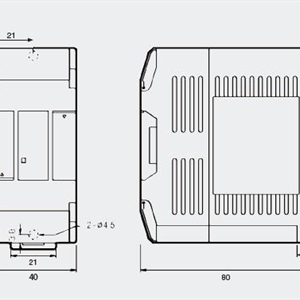

◆ 外观和尺寸
