→ 主题:请教!151联机,R4161设置问题?
字体:
大
中
小
回复
请教!151联机,R4161设置问题?
taoyu001
(2008-12-27 14:52:09)
点击:
18841
回复:
2
IP:
60.216.185.*
菜鸟学习永宏中,向大家请教:
我通过151号指令的MD3模式,实现两台FBS PLC之间共享10个R值。别人告诉我把R4161的值设为21859或者22115,再加上高速联机表格,把需要共享的R值填进表里就OK了。测试了一下,联机共享数据可以但不明白21859或者22115这两个数值设进R4161的意义?不知道这两个数是如何计算出来的(手册II 11-16页的看得不太明白)?如果把R4161设为21859(或者22115),PORT2的通讯参数具体是多少?
(图片和程式请大家到中华工控网永宏PLC论坛查看,
http://www.gkong.com/gkong_cobbs/dispbbs.asp?ID=174326
)
菜鸟学习中!!!
谢谢大家!
程式在这下载
http://www.gkong.com/gkong_bbs/uploadImages6/2008122714364363032.rar
回复
|
引用
.1.
回复:请教!151联机,R4161设置问题?
taoyu001
(2008-12-29 10:25:17)
IP:
218.56.219.*
十进制22115为16进制的5663H,高位56H为默认参数,而63H为01100011
从高往低:
0代表奇校验,1代表8位数据长度,1代表偶同位,0代表1停止位,0011代表通讯速率为38400.
回复
|
引用
.2.
回复:请教!151联机,R4161设置问题?
刘建阳
(2008-12-29 19:27:23)
IP:
125.77.208.*
此贴在2008-12-29 19:28:10被*刘建阳*编辑过

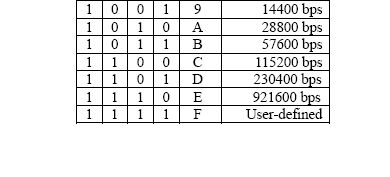

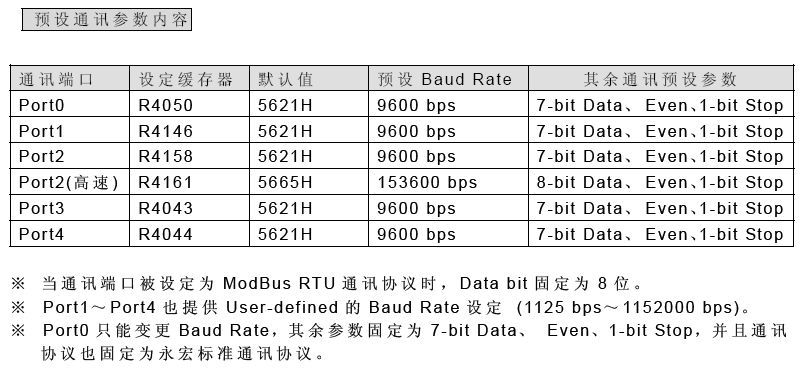

R4161是用于修改高速联机时,PLC的通讯参数。永宏通讯参数,通讯协议的修改可以通过Winproladder软件的菜单来设定,也可以通过相应的寄存器写值来进行设定。相应的寄存器表格如下:
回复
|
引用
·
