基于TECO JSDA伺服控制的高速织袋机

工作原理：

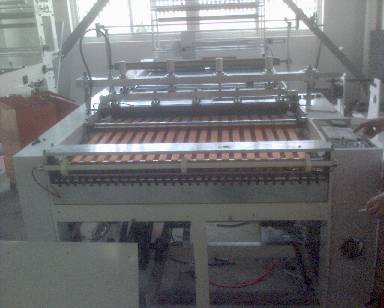

织袋机主要由送袋和剪袋两部分组成。其中，送袋环节由1KW,2000RPM的伺服电机通过皮带带动一个1：3的齿轮从而带动一个约1米宽的辊轴完成，要求送袋的长度精度要高，一分钟最多能够完成200次的送袋动作。剪袋装置由一台松下变频器带动凸轮电机控制尖刀剪切。每完成一次剪袋动作即凸轮转动一圈后，会由接近开关送出一个信号给PLC（松下），PLC立刻发下一个脉冲命令控制伺服下一次送袋（PLC发400个脉冲伺服走一圈，脉冲频率 10KHZ）。由此，伺服的动作频率是由带动剪刀的变频器频率决定，一般要求伺服每分钟120次送袋动作。
