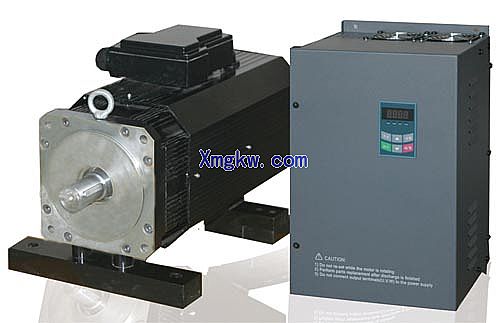

产品概述：
欧瑞传动SDZ10系列注塑机专用交流伺服系统是我公司自主研发，具有完全自主知识产权的高性能伺服驱动系统。SDZ10系列伺服驱动器采用32位高性能的数字信号处理器（DSP），具有电压利用率高、功率因数高、动态响应速度快、控制精度高、噪音低等特点。
产品特性：
◇全系列内置制动单元，占用空间更少。
◇具有电机KTY温度保护。
◇支持0~10V模拟量信号以及线性校正，无需更换和修改注塑机计算机控制，便于旧机改造。
◇支持多泵合流控制。
◇省电节能：比传统定量泵系统省电40%~90%。
◇系统油温低、机器使用寿命高：采用伺服系统以后，按动作需要用油量供应，没有溢流损耗，系统发热减少，油温降低，漏油减少，机器维护成本降低，使用寿命高。
◇节水、降低成本、减少污染：油温降低，冷却需求较少，用水量减少。
◇重复精度高、合格率提高：系统将注塑机控制由开环控制升级为闭环控制，实现了精密的压力和流量控制，稳定性提高，产品合格率提高。
◇噪音小：采用内啮合齿轮泵，系统噪音由85db降低到70db左右，工作环境得到改善。
◇保压时间长：对壁厚制品十分有利。
◇频率响应佳：采用交流永磁同步电机，流量响应速度最高可达20ms。
◇耐恶劣环境：电机采用防振、防油、防尘的优质旋转变压器作为反馈信号。
伺服系统推荐配置表：(系统流量（L/min）,系统压力（bar）,最高转速（r/min）,油泵排量（mL/r）)
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
50
|
140
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
140
|
1800
|
32
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
72
|
140
|
1800
|
40
|
SDZ10-0075T3C1RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
81
|
140
|
1800
|
45
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
90
|
140
|
1800
|
50
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
115
|
140
|
1800
|
64
|
SDZ10-0150T3C3RD
|
180ST0160A-RF2A*
|
50Ω/500W
|
135
|
140
|
1800
|
75
|
SDZ10-0180T3C3RDX
|
180ST0160A-RF2A*
|
30Ω/1KW
|
144
|
140
|
1800
|
80
|
SDZ10-0180T3C3RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
162
|
140
|
1800
|
90
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
180
|
140
|
1800
|
100
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
225
|
140
|
1800
|
125
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
50
|
160
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
160
|
1800
|
32
|
SDZ10-0075T3C2RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
72
|
160
|
1800
|
40
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
81
|
160
|
1800
|
45
|
SDZ10-0110T3C2RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
90
|
160
|
1800
|
50
|
SDZ10-0110T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
115
|
160
|
1800
|
64
|
SDZ10-0180T3C3RDX
|
180ST0160A-RF2A*
|
30Ω/1KW
|
135
|
160
|
1800
|
75
|
SDZ10-0180T3C5RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
144
|
160
|
1800
|
80
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
162
|
160
|
1800
|
90
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
180
|
160
|
1800
|
100
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
225
|
160
|
1800
|
125
|
SDZ10-0390T3C5RD
|
293ST0400A-RF2A*
|
15Ω/1.5KW
|
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
50
|
175
|
1800
|
28
|
SDZ10-0075T3C1RD
|
180ST0007A-RF2A*
|
50Ω/500W
|
58
|
175
|
1800
|
32
|
SDZ10-0075T3C2RD
|
180ST0082A-RF2A*
|
50Ω/500W
|
72
|
175
|
1800
|
40
|
SDZ10-0110T3C2RD
|
180ST0100A-RF2A*
|
50Ω/500W
|
81
|
175
|
1800
|
45
|
SDZ10-0110T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
90
|
175
|
1800
|
50
|
SDZ10-0150T3C3RD
|
180ST0124A-RF2A*
|
50Ω/500W
|
115
|
175
|
1800
|
64
|
SDZ10-0180T3C3RDX
|
238ST0190A-RF2A*
|
30Ω/1KW
|
135
|
175
|
1800
|
75
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
144
|
175
|
1800
|
80
|
SDZ10-0250T3C5RDX
|
238ST0240A-RF2A*
|
30Ω/1KW
|
162
|
175
|
1800
|
90
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
180
|
175
|
1800
|
100
|
SDZ10-0320T3C5RD
|
293ST0290A-RF2A*
|
30Ω/1KW
|
225
|
175
|
1800
|
125
|
SDZ10-0390T3C5RD
|
293ST0400A-RF2A*
|
15Ω/1.5KW
|
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
59
|
140
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
140
|
2100
|
32
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
84
|
140
|
2100
|
40
|
SDZ10-0075T3C1RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
95
|
140
|
2100
|
45
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
105
|
140
|
2100
|
50
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
134
|
140
|
2100
|
64
|
SDZ10-0180T3C3RD
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
140
|
2100
|
75
|
SDZ10-0250T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
168
|
140
|
2100
|
80
|
SDZ10-0250T3C3RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
140
|
2100
|
90
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
210
|
140
|
2100
|
100
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
262
|
140
|
2100
|
125
|
SDZ10-0390T3C5RD
|
293ST0390B-RF2A*
|
15Ω/1.5KW
|
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
59
|
160
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
160
|
2100
|
32
|
SDZ10-0075T3C2RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
84
|
160
|
2100
|
40
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
95
|
160
|
2100
|
45
|
SDZ10-0110T3C2RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
105
|
160
|
2100
|
50
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
134
|
160
|
2100
|
64
|
SDZ10-0180T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
160
|
2100
|
75
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
168
|
160
|
2100
|
80
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
160
|
2100
|
90
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
210
|
160
|
2100
|
100
|
SDZ10-0320T3C5RD
|
293ST0390B-RF2A*
|
30Ω/1KW
|
262
|
160
|
2100
|
125
|
SDZ10-0390T3C5RD
|
293ST0480B-RF2A*
|
15Ω/1.5KW
|
系统流量
|
系统压力
|
最高转速
|
油泵排量
|
伺服驱动器
|
伺服电机
|
制动电阻
|
59
|
175
|
2100
|
28
|
SDZ10-0075T3C1RD
|
180ST0008B-RF2A*
|
50Ω/500W
|
67
|
175
|
2100
|
32
|
SDZ10-0075T3C2RD
|
180ST0110B-RF2A*
|
50Ω/500W
|
84
|
175
|
2100
|
40
|
SDZ10-0110T3C2RD
|
180ST0150B-RF2A*
|
50Ω/500W
|
95
|
175
|
2100
|
45
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
105
|
175
|
2100
|
50
|
SDZ10-0150T3C3RD
|
180ST0180B-RF2A*
|
50Ω/500W
|
134
|
175
|
2100
|
64
|
SDZ10-0250T3C3RDX
|
180ST0250B-RF2A*
|
30Ω/1KW
|
158
|
175
|
2100
|
75
|
SDZ10-0250T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
168
|
175
|
2100
|
80
|
SDZ10-0320T3C5RDX
|
238ST0320B-RF2A*
|
30Ω/1KW
|
189
|
175
|
2100
|
90
|
SDZ10-0320T3C5RD
|
293ST0390B-RF2A*
|
30Ω/1KW
|
210
|
175
|
2100
|
100
|
SDZ10-0390T3C5RD
|
293ST0390B-RF2A*
|
15Ω/1.5KW
|
|
262
|
175
|
2100
|
125
|
SDZ10-0480T3C5RD
|
293ST0480B-RF2A*
|
15Ω/1.5KW
|
驱动器结构尺寸:
|
结构代号
|
外形尺寸(A×B×H)
|
安装尺寸(W×L)
|
安装螺钉
|
|
C1
|
225×220×340（mm）
|
160×322（mm）
|
M6
|
|
C2
|
230×225×380（mm）
|
186×362（mm）
|
M6
|
|
C3
|
265×235×435（mm）
|
235×412（mm）
|
M6
|
|
C5
|
360×265×555（mm）
|
320×530（mm）
|
M8
|
|
C6
|
410×300×630（mm）
|
370×600（mm）
|
M10
|

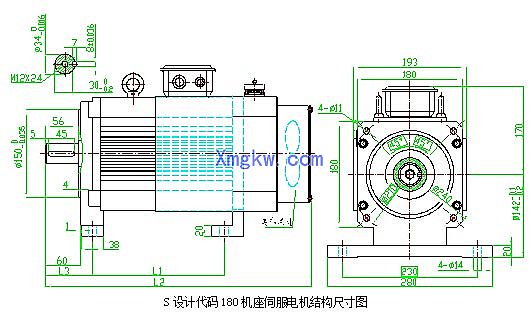

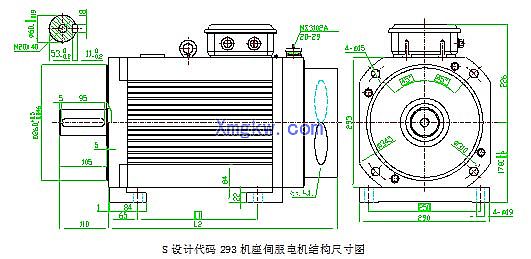

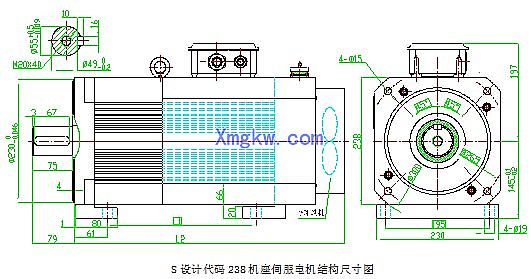

伺服电机安装尺寸：
|
型号
|
L1（mm）
|
L2（mm）
|
L3（mm）
|
|
180ST0008B-RF2AS
|
225
|
455
|
80
|
|
180ST0082A-RF2AS
180ST0110B-RF2AS
|
275
|
500
|
75
|
|
180ST0100A-RF2AS
180ST0150B-RF2AS
|
310
|
545
|
75
|
|
180ST0124A-RF2AS
180ST0180B-RF2AS
|
360
|
590
|
80
|
|
180ST0160A-RF2AS
180ST0250B-RF2AS
|
360
|
668
|
80
|
|
型号
|
L1（mm）
|
L2（mm）
|
|
238ST0190A-RF2AS
|
280
|
565
|
|
238ST0240A-RF2AS
238ST0320B-RF2AS
|
330
|
615
|
|
型号
|
L1（mm）
|
L2（mm）
|
|
293ST0290A-RF2A*
293ST0390A-RF2AS
|
268
|
541
|
|
293ST0400A-RF2A*
293ST0480A-RF2AS
|
368
|
641
|
|
293ST0550A-RF2AS
|
368
|
641
|

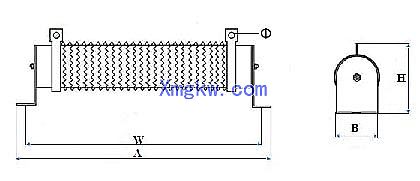

制动电阻安装尺寸：
|
电阻功率
|
外形尺寸（mm）
|
安装尺寸（mm）
|
电阻类型
|
|
长（A）
|
宽(B)
|
高(H)
|
长（W）
|
孔径(Ф)
|
|
500W
|
360±3.0
|
50±1.0
|
91±3.0
|
338±3.0
|
Ф8±0.3
|
无感波纹瓷管电阻
|
|
1KW
|
350±3.0
|
60±2.0
|
119±3.0
|
325±5.0
|
Ф8.5±0.5
|
无感波纹瓷管电阻
|
|
1.5KW
|
484±5.0
|
68±1.0
|
125±3.0
|
454±4.0
|
Ф8.5±0.5
|
无感波纹瓷管电阻
|
|
