PRODAVE与S7-300PLC应用于气力输送实验系统

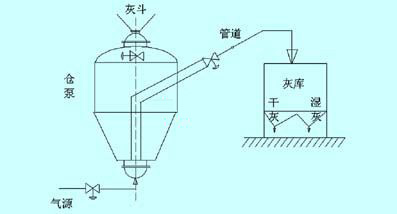

| 1 引言 从19世纪中叶第一台气力输送设备问世至今，气力输送技术在世界各国得到了迅速发展和应用。而输送对象也从早期的谷物、面粉和信件迅速发展到水泥、建材、化工、冶金、电力、矿山、铸造等行业。通过将气力输送工艺与当代自动化技术相结合，气力输送自动化系统得到了迅速发展，该系统的广泛应用也为提高生产效率、减轻劳动强度发挥了重大作用。然而，随着实际应用要求的不断提高，当前的气力输送系统在系统设计与实际运行的过程中也逐渐暴露出诸如硬件设计理论依据不足、工艺参数不稳定、现场进出物料不畅、仓泵喷料等一系列问题。 因此，为了解决实际生产中所凸现的问题并完善当前的气力输送系统，摸索气力输送系统生产运行的规律与工艺参数，从而为气力输送系统的现场应用提供可参照的科学依据与实验基础，建造一套能够模拟现场的气力输送实验系统就显得尤为必要。 在自动化领域，DCS、现场总线、SCADA、PLC技术的蓬勃发展为自动化技术的发展注入了新的活力。该领域先进技术与传统生产工艺的结合，已使得生产工艺、产品质量得到了较大的改善与提高。本文以南京顺风气力输送有限公司的气力输送机械平台为基础，同时结合SIEMENS公司的PRODAVE数据链接库、S7-300系列PLC等软硬件方面的先进技术，经过二次开发，成功的构建了一套能够模拟现场的气力输送自动化实验系统，为气力输送自动化系统的设计与现场实施提供了极大的帮助。 2 气力输送实验系统工艺及功能要求 气力输送就是利用气流作为输送动力，在管道中搬运粉、粒状固体物料的方法。一个完整的气力输送系统通常由空气或气体源、把物料加入管内的设备、输送管道以及从输送空气中分出被输送物料的分离设备等组成。以常用的粉煤灰仓式泵气力输送系统为例，它主要由仓式输送泵、管道、气源、输送目的地（如灰库）和控制部分组成，如图1所示。  图1 仓式输送泵气力输送系统组成 |
