一般定时器实现示教功能

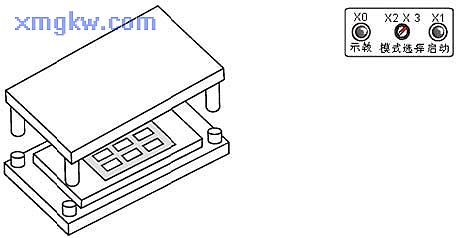

【控制要求】
1.在手动模式下，工程师先根据经验手动调整材料冲压时间，其时间长短为按下示教按钮时间。
2.在自动模式运行情况下，每触发一次启动按钮，就按照示教时设置的时间对材料进行冲压。【元件说明】

PLC 元件 控制说明
X0 示教按钮：按下时， X0状态为 ON
X1 自动启动按钮：按下时， X1状态为 ON
X2 手动运行模式
X3 自动运行模式
M0 自动启动触发装置
T0 时基为 10ms的定时器
T1 时基为 10ms的定时器
D0 记录上一次冲压的结果
Y0 示教运行时启动冲床
Y1 自动运行时启动冲床

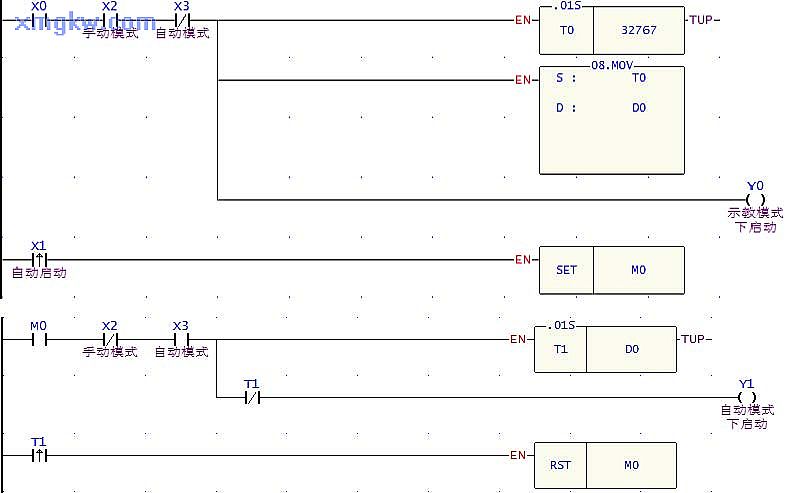

【控制程序】【程序说明】

  1. 开关旋转到手动模式时， X2=ON，按下示教按钮后， X0=ON，所以 Y0导通，开始冲压，同时定时器 T0开始执行， T0的现在值被传到 D0当中；当完成材料冲压过程后，松开示教按钮， Y0=OFF，停止冲压。
  2. 将开关旋转到自动模式时， X3=ON，每启动一次自动冲压， X1一直为ON，所以 Y1=ON，开始执行冲压，同时定时器 T1开始执行，到达预设值（其值大小为 D0中内容值）后， T1常开接点导通，所以 Y1=OFF，冲压停止， M0被复位为OFF，下一次触发冲压时， M0又变为ON，又重复执行上一次冲压的过程。
