数控仿形铣原数控系统介绍

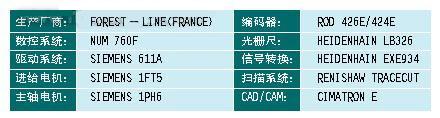

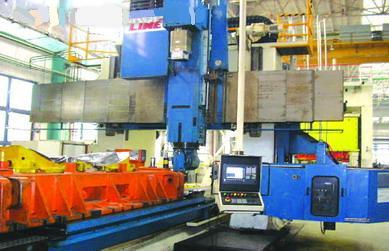

FOREST-LINE 3＋2轴数控仿形铣床为龙门式加工中心（见图1），工作台台面2m×4m，载重30t，X轴行程4500mm，Y轴行程3000mm，Z轴行程1200mm，W横梁轴行程640mm。数控仿形铣加工中心配有刀具库和附件库，刀具库为旋转盘式，可容纳30把刀具；附件库有3个附件头，它们分别为：RM40多功能铣头、AL40加长铣头、护板铣头。  图1 数控铣加工中心工艺布置图 数控仿形铣加工中心有1个主轴；7个数控轴：X轴、Y轴、Z轴、A轴、C轴、刀库轴、附件轴；一个PLC轴：W横梁轴。其中X/Y/Z三轴可插补联动，若使用RM40多功能铣头则增加A轴和C轴，C轴由主轴电机驱动，且A轴和C轴均由鼠牙盘定位；W轴为横梁轴，不属于数控轴，由受控于数控系统PLC的一台LS变频器驱动，只有上下两个极限位置，属PLC轴。由以上描述知3＋2轴数控仿形铣加工中心实际上指插补联动的X/Y/Z三轴加上能实现斜面加工的A/C两轴。X、Y、Z三轴的位置反馈采用HEIDENHAIN LB326光栅尺，经EXE进行信号转接后联入NUM760F。W轴横梁轴由LEROY SOMER变频器进行高低两位置的调节控制。 机床数控系统改造前配置简述SINUMERIK 840D数控系统在数控铣上的组态描述  |
