四方E350变频器改造在EJM128K细纱机的应用

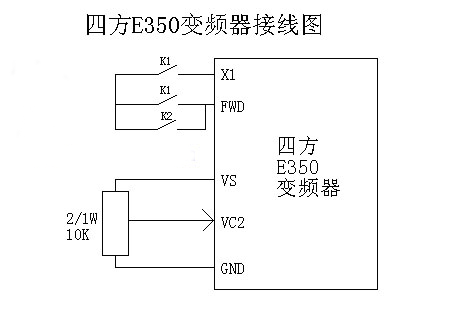

| EJM128K型细纱机采用FXD180L1-6/8双速电机拖动主轴，原来的主轴车速度是根据纺纱工艺的要求改变传动皮带主、从盘的尺寸来实现的费时费工，细纱机变频器改造后可以适应复杂的生产工艺，降低损耗提高节能。 改机步骤： 1． 变频器安装在独立的电箱里加装防尘隔网防止飞花进入。 2． 双速电机电机的8极接线（△接法）拆除低速不用，保留6极接法（2Y接法）高速接到变频器的输出端。 3． 把变频器控制端子的X1（低速）和FWD（视主轴电机方向而定）接到低速K1接触器的常开触点。 4． 在把REV（视主轴电机方向而定）接到高速K2接触器的常开触点。 5． 按变频器的说明书接一个1/2W10K的频率电位器到VS、VC1、GND的端子上，并且安装到操作面板上。 变频器和主轴电机接线图：（见附页） 变频器接线图：  EJM128K型细纱机采用FXD180L1-6/8双速电机拖动主轴，原来的主轴车速度是根据纺纱工艺的要求改变传动皮带主、从盘的尺寸来实现的费时费工，细纱机变频器改造后可以适应复杂的生产工艺，降低损耗提高节能。 改机步骤： 1． 变频器安装在独立的电箱里加装防尘隔网防止飞花进入。 2． 双速电机电机的8极接线（△接法）拆除低速不用，保留6极接法（2Y接法）高速接到变频器的输出端。 3． 把变频器控制端子的X1（低速）和FWD（视主轴电机方向而定）接到低速K1接触器的常开触点。 4． 在把REV（视主轴电机方向而定）接到高速K2接触器的常开触点。 5． 按变频器的说明书接一个1/2W10K的频率电位器到VS、VC1、GND的端子上，并且安装到操作面板上。 |
