三菱E540变频器在A456D型粗纱机的应用

．概述
原机主轴低速使用电抗器调速，由于启动力矩小速度不稳定断头率高，严重影响生产。
为了达到平稳调速要求减少断头率，并在原电箱的基础上使用变频器改造。
2．要求
在原电箱的基础上加装变频器，设备低速时可调转速平稳转矩高，使粗纱更加顺利地卷绕在纱管上。高速运行时要求不停机平滑调速。
3．接线图
把主回路电源、电机和变频器连接，拆除电抗器。

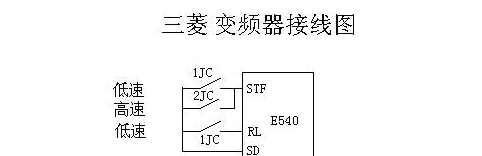

变频器接线见附图

4．变频器的参数调节
a) P0转矩提升（调到合适为止）
b) P1上限频率设为50HZ
c) P6调到合适的低速范围（预设10HZ）
d) P7加速时间（预设15S）（调到合适为止）
e) P8减速时间（预设15S）（调到合适为止）
f) P73用预设即可（0-5V）
g) P79设为2（外部固定模式）
使用变频器改造后节能效果明显，解决了低速时的启动转矩，实现了高低速平滑调速要求，更加容易操作。
