PLC在输煤程控系统中的应用
| CPU完成，备用CPU在实时跟踪主CPU工作。一旦主CPU失电或者通讯中断，备用CPU将代替主CPU继续完成工作。 主机通过以太网同PC机相连进行数据交换，其下面带的3个本地I/O机架通过ControlNet网与主站相连（ControlNet网为冗余配置），由CPU通过判断采集的输入信号，经过预先编制好的程序进行运算处理后，再通过输出模块发出命令，来达到控制的目的。 c） 远程系统 本系统设置了一个I/O远程站，通过多模光缆与主站的I/O机架相连。这种应用方式极大地减少了控制电缆的数量和长度，减少了因电缆过长而引起的接地或接线不良等故障，也减少了费用的投入。另外采用光缆连接远程站的通讯方式，使得通讯距离比应用同轴电缆通讯长了很多，并且消除了电压、电流的干扰，提高了数据传输的品质。 d） 同其他系统的通讯 同DCS系统采用以太网通讯，使用光缆连接两台交换机，DCS就可以很容易地直接从PLC主机中读取所需要的数据了。 同斗轮机系统和轨道衡系统通讯也是采用了光缆连接两台交换机的方式，由于输煤系统本身设备比较分散，距离又比较远（输煤主控室距离轨道衡控制室的距离超过了3公里），使用普通电缆或多模光缆不加中继器根本无法达到要求，而使用单模光缆就简单了，不加中继器的最远通讯距离可达到几十公里。 e） 工业电视系统 共有4台工业电视放置于前排的工业电视屏上，通过摄像镜头把相应设备的运行情况和事故情况显示在屏幕上，并可通过计算机进行记录存储，以便日后随时可以调出想要察看的那段时间的画面记录情况，分析事故原因。四台工业电视通过屏幕分割技术最多可同时显示16幅画面，通过选择按钮，把画面调整到自己想要观察的地方进行监测。 2）软件配置 a） 上位机监控软件 本系统的上位监控软件选用的是Intellution公司的iFix3.5作为开发平台，利用该软件的变量存档编辑器和水晶报表设计器，可以很方便地为运行用户过程数据生成用户档案并生成报表。利用ODBC功能，把所有设备的报警和人员的操作都记录下来，通过声音通知操作人员，以便使操作人员能够立即进行处理，并给日后事故原因的分析创造有利条件。 b） PLC控制软件 PLC控制软件采用ROCKWELL公司的RSLogix 5000编程软件、RS-LINX通讯驱动软件和RSNetWorx组态软件作为编程调试软件的开发平台。既可以使用梯形图编程方式，又有IEC的编程方法，给了编程者更大的自由度。这种软件的优点是有强大的功能块系统，针对不同功能都有一种功能块儿与之相对应，编程简便、灵活。 5．系统控制 自动启动时，按照逆煤流方向顺序启动设备；自动停机时，按照顺煤流方向延时停止设备；当某一设备出现事故跳闸时，由故障设备开始进行逆煤流跳闸（除铁器、电子皮带秤、取样器不参与跳闸）。并且本系统允许有多个流程在运行中，但不允许同时操作两个及以上流程启动或停机。当有两条流程在运行时，如果其中一条流程的某一设备出现故障造成此流程设备联跳时，不能影响另一条正在正常工作的流程。具体设备的位置和流程顺序参看“系统总貌”图：

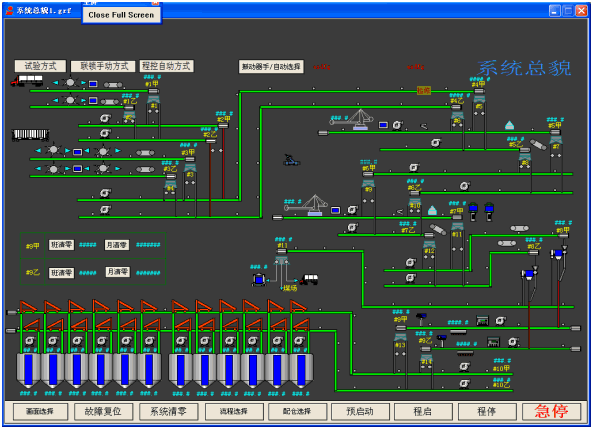

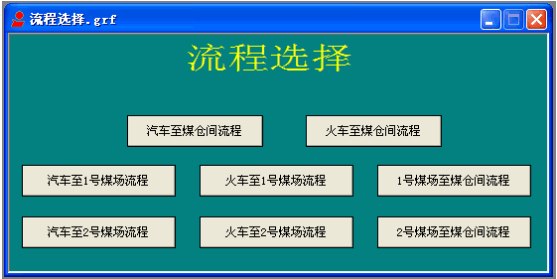

另外每一条皮带自身也有一个选择键，利用此键可以把有故障的皮带退出流程，选择另一侧的皮带来替代它，这样就可以做到甲、乙侧设备交叉使用。在设备选择完成后，按下确认键后就可以知道所选的通路是否正确，如果正确，则可以继续下一步操作，否则需要重新进行选择。当此流程使用完毕后，使用清流程键把这个流程清除，以免在另外的流程中使用相同设备时出现错误。参见“1号煤厂至煤仓间流程”选择图：
|
