PLC技术的建筑恒压供水系统设计

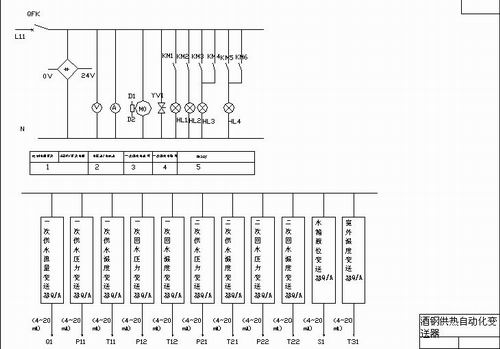

单元04AD-H ，模拟量控制电路如图5所示。

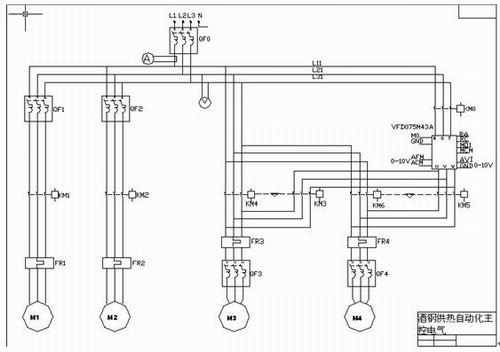

图2主控制电路

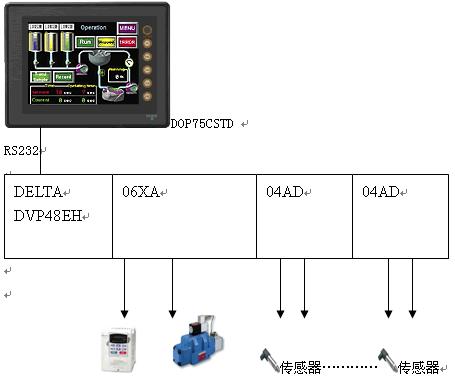

  图3 电气系统配置

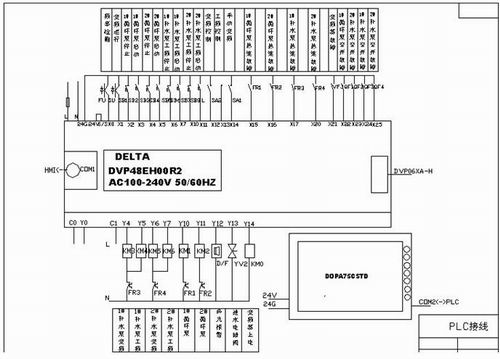

图4  CPU单元控制电路

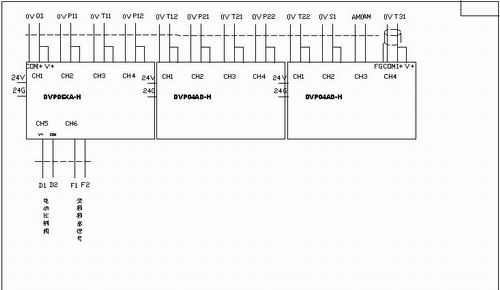

图5模拟量控制电路

2.2 人机界面设计
   人机界面选取台达7.5”彩色触摸屏。人机界面（HMI）可显示工艺流程、工艺参数和设备状态，HMI图形接口友好，只需直接对图示进行手动点触操作，因此操作简便灵活。
具体画面规划如下:
    （1）开机画面说明：系统上电后，在人机界面上显示如图6所示画面，按画面提示进入各个子画面界面。

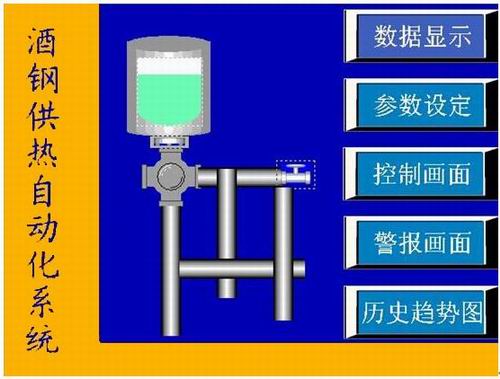

图6 开机画面

   （2）参数设定画面说明。可以设定二次供水温度，3位加一位小数；二次供水压力，1位加2位小数，单位MPA；同时可以设置温度和压力的高限和低限。
   （3）控制画面说明。1#循环泵启动和停止，2#循环泵启动和停止；手动变频可以直接设速度，同时也可以用增加按钮和减小按钮来手动调节速度；校表功能可以调节各种表的系数；PID参数可以来调节系统的PID参数比例/积分/微分，积分饱和限制等。
    其它画面包括：当前警报；历史警报；历史趋势；系统数据说明（图7）等。

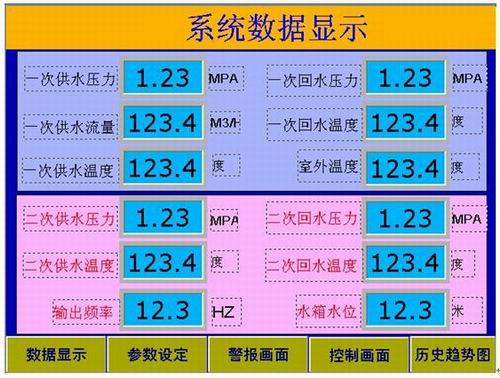

图7系统数据说明

3  结束语
    系统均采用台达系列自动化技术控制，操作方便简单,实时检测,多种保护.该系统主要应用在设备档次及自动化要求比较高、智慧化比较高供水场合，系统运行稳定可靠，是传统控制系统的最佳替代产品，代表未来恒压供水发展方向。
