基于可编程控制器的自来水厂滤池自控系统的设计与实现

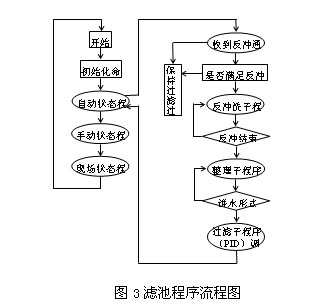

| 级控制，从而确保了滤池生产运行的安全可靠性。 本系统PLC配置如下： PLC8：TSX47/415的CPU/COM、POWER、DI各一块；DO为9块。模拟屏设有D/A转换器。 PLC7：TSX67/455的CPU/COM、POWER、DO和AI（TSXAEM811）各1块；DI为2块。 PLC1-6：TSX47/415的CPU/COM、POWER、DI、DO、AI（TSXAEM411）各1块。PLC与PC机的通讯，要先在PC机安装TE公司的专用FIPWAY通讯网卡，然后通过RS422通讯接口进行数据通讯。 4.2 PLC的控制功能 单元滤池的PLC主要完成本格滤池的恒水位过滤控制和每格滤池的进水阀、出水阀、排污阀、反冲进气阀、排气阀、反冲水阀等的自动控制，及数据采集，并与公共冲洗PLC交换数据信息。当滤板下的阻塞仪将滤床阻塞程度信号转送给滤池单元PLC，PLC接收信号后，与水头设定值进行比较、显示出来，用以决定滤池是否要反冲洗，并传送至公共冲洗PLC。滤池的开启个数由进水流量决定，每个滤池由液位计和阻塞仪测出滤池的水位和水头损失值，并和滤后水阀门开度这三个参数送单元PLC，经PLC内置PID运算后，若水位偏差超过1.5cm时，PLC立即启动控制单元自动调整滤池出水蝶阀的开度，维持滤池水位基本恒定，从而实现恒水位过滤。 公共冲洗PLC负责六个滤池的反冲洗排队协调、和对反冲洗设备（反冲水泵、鼓风机等）及其进出口阀门的监控。当单元PLC向公共冲洗PLC发出反冲洗请求时，公共冲洗PLC则开始启动反冲洗程序对该滤池进行反冲洗控制。当某滤格正在反冲洗时，若又有一个或多个滤池发出反冲洗请求信号时，则此信号被存入公共冲洗PLC存储器中，然后按存储先后顺序进行冲洗，排队等待反冲洗的滤池则维持正常的生产。 模拟屏PLC的作用是驱动模拟屏工作及实现与水公司电台系统、微机的通讯。在模拟屏上能动态显示整个水厂的工艺流程和设备运行状态以及其主要的工艺参数，并实现声光报警，便于生产调度管理。 4.3程序设计 当滤池满足反冲洗控制约束条件之一时进行反冲洗。本系统用一个反冲洗PLC实现六个滤池的排队反冲洗，通过公共程序的读写命令采集整组滤池的反冲信息及滤池具体水位情况并发出命令。公共程序的主要内容包括：反冲水泵风机控制程序、公共PLC与其他各单元PLC信息的读写程序和滤池排队程序。 每格滤池的工艺过程基本相同，其PLC程序结构也相同，可用子程序的形式，如图3所示。每个滤池程序包括初始化命令及滤池的自动状态、手动状态、现场状态等程序。滤池自动状态程序包含反冲洗状态、整理状态、正常过滤状态三个子程序。滤池手动状态程序包含各个阀门的手动操作命令。滤池现场状态程序主要内容包含：（1）在滤池由自动状态转到现场时已发出的命令必须全部复位。（2）自动状态中的某些变量，如时间变量、计数器变量等必须复位。（3）针对反冲必须在这个状态下发出一个结束反冲命令。  4.4系统监控软件 具体方法如下： 和新建系统监控微机PC2上分别安装TCP/IP通信协议、NetDDE程序。 |
