三端稳压器管脚判断

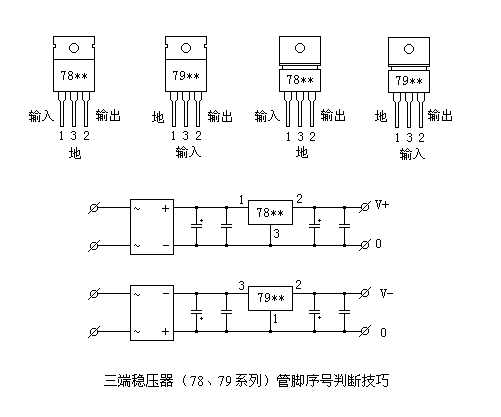

在78**、79**系列三端稳压器中，最常用的是TO-220和T0-202两种封装。这两种封装的图形及引脚序号、引脚功能如下图所示。

图中的引脚号的标注方法是按照引脚电位从高到低的顺序标注的，引脚①为最高电位，③脚为最低电位，②脚居中。从图中可以看出，不论78系列、还是79系列，②脚均为输出端。对于78正压系列，输入是最高电位，为①脚，地端为最低电位，为③脚。对于79负压系列，输入为最低电位，自然是③脚，而地端为最高电位，为①脚，输出为中间电位，为②脚。
此外，还应注意，散热片总是和最低电位的第③脚相连，这样在78系列中，散热片和地相连接，而在79系列中，散热片和输入端相连接。
用万用表判断三端稳压器的方法与三极管的判断方法相同，三端稳压器类似于大功率三极管。
