1 概述

　　　本方案探讨基于GPRS/CDMA无线通讯的城市供水调度监控系统。

　　　城市供水调度监控系统，实现包括水厂分控中心、管网加压站和水源监控站等监测点的数据进行采集和监控。该系统由监控中心和各个水源监测点组成，各个水源监测点的数据采集终端（RTU或PLC）可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据，供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量，满足日益增产的用水量的需求。

2系统结构

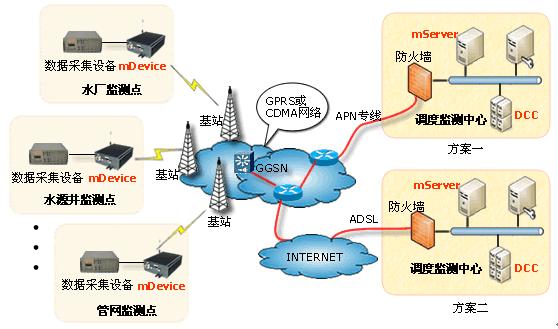

Ø　系统结构：如上图所示，主要由数据采集RTU（或PLC）、mDevice无线数据传输终端、mServer无线通信服务器、调度监测系统服务器等组成。

Ø　 mServer： 一款运行在Windows/Linux操作系统上的无线通信服务软件。mServer具有良好的人机界面，简单易用。mServer集成了强大的通信功能，可以对eTung各系列mDevice进行映射管理、查看状态、链路测试、远程配置、远程更新等操作。基于eTung自主研制的ETCPTM协议，mServer保证了无线通讯的可靠性及用户数据的完整性。

Ø　mDevice： eTung的各系列无线终端的通称，如MD600、MR900。mDevice一方面通过无线（如：GPRS/CDMA/3G）连接到Internet，并接入到mServer，另一方面通过网口或者串口连接着用户设备。这里mDevice指的是MD-600 GPRS/CDMA无线智能数据传输终端, mDevice将现场采集到的数据，或直接或通过各生产调度分系统，实时地传递到调度中心主系统。
Ø　 数据采集设备：各个水源监测点的数据采集终端（RTU或PLC），可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据，此设备可根据自来水公司生产调度中心调度生产指挥的需求，采集以下信息：合理分布在自来水管网上的测压信号（管网压力），各水厂泵的运行参数、电源供电情况、耗电量、当前功率因素、水厂进/出水量、原水浊度、出厂水浊度、余氯、PH值等。数据采集设备是无线数据传输终端(mDevice)的数据源。

Ø　调度监测系统： 指通过DCC接口或其他方式与mServer相接的用户程序即供水调度软件系统，能对从mDevice接收到的数据进行分析、处理、显示、存储，从而完成对供水调度系统的管理和监测。它既可以与mServer运行于同一台计算机上，也可以运行在与其有网络连接的其他计算机上。

Ø　数据流向： 采集设备 ←→ mDevice ←→ mServer ←→ 调度监测系统

Ø 　中心网络选择： 方案一后台监控是通过专线直接连接到无线网络，稳定性、安全性好。方案二中后台监控是通过Internet连接到无线网络，方便、费用低

3监测点 — 数据采集设备

　　　数据采集设备：可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据的数据采集终端（RTU或PLC）。

4 MD-600无线数据传输终端

Ø　EMC三级，超稳定，适用于工业现场

Ø　适用于GPRS和CDMA两种网络。MD-600包括支持GPRS的MD-600G和支持CDMA网络的MD-600C两种型号。其使用方式和接口全部一样

Ø　支持永远在线、按时上线、按需上线、唤醒上线四种工作模式

Ø　ETCP^TM数据传输协议保证数据不丢失，传输稳定可靠

Ø　IMEI端口映射技术节省流量，智能尝试间隔设置防止“费用爆炸”

Ø　支持动态域名，MD-600可以通过动态域名找到后台监控中心，从而后台不用使用固定IP地址

Ø　短信配置使得用户可以远程改变MD-600的各项配置并重启动，配置项中包括改变后台监控中心的动态域名和IP地址
