NORCO-6715在“在线式激光刻标机”中的实际应用

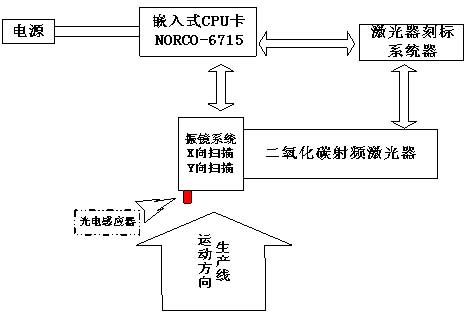

| 综述 在线式激光刻标机是八十年代后期开始在国际上广泛采用的，以自身无污染、防伪和低廉的维护费用等独有的优势，来替代"点阵式墨水喷码机"在高速运转的流水线上不停顿、无接触地为每件产品标注不同的编码信息。尤其是激光通过灼烧后，效果独特、不可涂改、无法仿造，具备很强的防伪功能，被广泛应用在食品、日化、医药、通讯器材等产品的生产线上。 国内某公司从九十年代末期开始涉及在线式激光刻标机的研发工作，经过两年多的努力，采用国外优质民用激光器，配置华北工控嵌入式产品NORCO-6715作为激光器控制台和全中文控制软件，开发出性能先进的在线式激光刻标机产品，成为在食品、烟草、医药等行业刻标设备的主要供应商。 设备原理图
说明：电源接220V(50Hz)分别给工控机和二氧化碳射频激光器供电，通过刻标软件，工控机控制刻标系统器和振镜系统。当需要刻标的物体在生产线上运动时，光电感应器捕捉到物体的运动，返回信号给刻标系统器，刻标系统器在将信号返回给工控机。工控机得到信号后，发出信号给振镜系统和二氧化碳射频激光器，振镜系统调整X向和Y向振镜，射频激光器向X和Y振镜发出光束，偏转致需要刻标的物体上。 设备特点及实现功能 1、采用进口的"二氧化碳射频激光器"，光束质量好，发散度小，全金属封装，确保喷刻出来的标记清晰，可识别性强，防伪性能强。 2、采用国外进口的振镜扫描系统，有很高的稳定性，保证了激光刻标的精确性。 3 、全中文编辑界面，可直接调用Windows字库进行编辑刻标，能自定义图标，标刻企业Logo，适合国内企业生产现场的技术水平。 4、能进行4行汉字编辑，最大字高为35mm，可根据需要进行刻灼深度的调整。 5、能对生产线进行多角度刻标。 6、采用华北工控PIII 级嵌入式CPU卡NORCO-6715，提供对LCD的支持和具有稳定的性能。 7、支持4个USB设备，可方便的接USB鼠标、键盘对设备进行调试。 硬件配制及产品 1、工控机配置 工业CPU卡：NORCO-6715 CPU卡：PIII 800MHz 内存：128MB 硬盘：20GB 支持LCD显示 2、NORCO-6715特点： 支持Intel Celeron Ⅱ/及PⅢ（Coppermine/Tualatin)微处理器 采用Intel 815EB/EP芯片组 支持LCD 提供2个10/100M高速以太网接口 支持2个USB，4个串口设备 提供PC/104 PLUS（PCI）扩展接口 板上提供音频输出 提供1个PCI插槽 3、激光器 进口二氧化碳射频激光器 30-50W 4、振镜系统 评述 激光技术民用化在国外已应用了多年，在我国的应用还属于初级阶段，但发展很快，已被不少行业采用。目前，华北工控为多家民用激光研发企业提供工控硬件平台，包括：激光打标机，激光金属切割机、激光雕刻机等等，提供的产品包括：全长工业CPU卡，低功耗全长、半长工业CPU卡和嵌入式系列等，这不仅为华北公司取得了良好的经济效益，也为推动国内民用激光技术的发展起到了积极的作用。 |
