基于PLC高速计数器功能的进口切纸机改造

1 引言
切纸机械是印刷和包装行业最常用的设备之一。切纸机完成的最基本动作是把待裁切的材料送到指定位置，然后进行裁切。其控制的核心是一个单轴定位控制。我公司引进欧洲一家公司的两台切纸设备，其推进定位系统的实现是利用单片机控制，当接收编码器的脉冲信号达到设定值后，单片机系统输出信号，断开进给电机的接触器，同时电磁离合制动器的离合分离，刹车制动推进系统的惯性，从而实现精确定位。由于设备的单片机控制系统老化，造成定位不准，切纸动作紊乱，不能正常生产。但此控制系统是早期产品，没有合适配件可替换，只能采取改造这一途径。目前国内进行切纸设备进给定位系统改造主要有两种方式，一是利用单片机结合变频器实现，一是利用单片机结合伺服系统实现，不过此两种改造方案成本都在两万元以上。并且单片机系统是由专业开发公司设计，技术保守，一旦出现故障只能交还原公司维修或更换，维修周期长且成本高，不利于改造后设备的维护和使用。我们结合自己设备的特点提出了新的改造方案，就是用plc的高速计数器功能结合变频器的多段速功能实现定位控制，并利用hmi（人机界面human machine interface）进行裁切参数设定和完成手动操控。

2 改造的可行性分析
现在的大多plc都具有高速计数器功能，不需增加特殊功能单元就可以处理频率高达几十或上百khz的脉冲信号。切纸机对进给系统的精度和响应速度要求不是很高，可以通过对切纸机进给系统相关参数的计算，合理的选用编码器，让脉冲频率即能在plc处理的范围内又可以满足进给的精度要求。在进给过程中，plc对所接收的脉冲数与设定数值进行比较，根据比较结果驱动相应的输出点对变频器进行输出频率的控制，实现接近设定值时进给速度变慢，从而减小系统惯性，达到精确定位的目的。另外当今变频器技术取得了长足的发展，使电机在低速时的转矩大幅度提升，从而也保证了进给定位时低速推进的可行性。

3 主要控制部件的选取
3.1 plc的选取
设备需要的输入输出信号如表1所示。

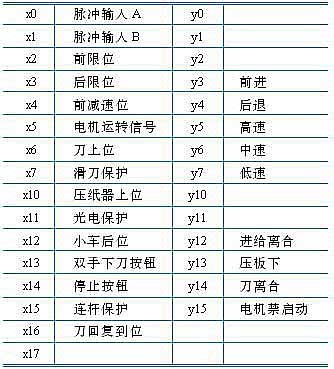

表1 plc输入输出分配表
