一、 ADE-DMS2000 配电监视系统简介
1 、概述
目前，针对配电监视系统开发的软硬件系统众多，但所有这些系统适用于大型的配电系统而开发，它系统容量大，一般采集量均在几万个点以上，相应它的成本较高，市场价格也较为昂贵。然而，社会上大量的小型配电系统如大楼、宾馆、酒店、小区、单位、工矿企业等的配电系统，由于其系统小，相应要求的采集数量也少（一般采集量在 1000 点以下）这些用户为提升设备管理能力，提高自动化水平，也迫切需要引入监控系统，很显然，若采用大系统的监控系统，系统的利用率极低，资源造成大量浪费，从而极大浪费投资。为此，澳德公司在对以上小型配电系统充分调研基础上，专门针对该类型用户研发了一套配电监视系统—— ADE DMS2000 ，并开发了 ADE DMS2000A 与 ADE DMS2000B 两大系统。 DMS2000A 系统主要提供监视功能， DMS2000B 系统主要提供监控功能。
澳德公司的 ADE DMS2000 系统采用 PC-BASED 技术，充分利用与发挥 PC 机成熟的技术，技术先进。系统结构简单硬件少（仅配备前端采集模块与后台 PC 主机），接线方便 ( 大部分为拔插型接线， DMS2000A 为音频接口， DMS2000B 为 USB 接口 ) ，系统安全可靠、维护工作量少。本系统可与智能型开关设备进行通讯也可与非智能开关设备交换信息，同时可与上层如建筑物 BA 系统、工矿企业 FCS 、 DCS 系统连接。 ADE DMS2000 系统可提供一、二次电气系统图，设备清单管理，运行事故与预告音响报警，电气连锁逻辑编写，电气运行方式改变，数据采集记录存储，负荷能量分配的完善功能。
ADE DMS2000 系统所有设计均充分考虑电气人员运行操作习惯与便捷，是我公司电气工程师与软件工程师精心合作的成果，是电气人员运行与维护的好帮手，它使用方便，非常适合电气人员使用，不需要具备太多计算机专业知识就能十分方便进行各种操作。是大楼、酒店、宾馆、小区、工矿企业电气人员、电工们理想的专业工具。
2 、系统功能
2.1 DMS2000A 系统功能
● 提供完全监视系统
● 读取中低压电气一次系统图、二次原理图
● 显示系统及中低压各进出线回路断路器、开关运行状态（合闸、分闸、故障）
● 显示系统及中低压各进出线回路电量参数（按回路类别显示 U 、 I 、 P 、 Q 、 W 、 COS 其中一个或几个）
● 显示供电电源情况（当前供电电源是电网还是发电机，电源切换时声光提示，电网停、来电提示）
● 提供事故、预告音响信号（如变压器过温预告、超温报警跳闸）以及回路事故跳闸地址指示（光字牌功能），事故地址优先弹出界面。
● 存储、打印中低压系统各种统计报表。
● 存储、打印中低压系统各种故障状态和事故报表
● 提供主要元器件清单、维修记录、保护整定值。
● 提供中低压各回路技术参数，如额定值、电缆及穿管管径
• DMS2000B 系统功能
● 提供完全监控系统。不但全面实现 DMS2000A 所有功能，还可实现以下控制功能。
● 在计算机实现电源转换设置，可以根据具体情况将电源互投设为手动或自动，并可根据需要设置互投延时时间。
● 实现对各回路断路器及开关分励跳闸操作。
● 实现在计算机进行双电源闭锁设置，母联闭锁设置。
● 实现发电机投入运行后负荷平衡控制，使得发电机能得到充分有效利用。
● 实现对中、低压系统任何断路器、开关进行联锁逻辑设置。
● 系统能与综合保护器、智能元器件进行通讯。
• 系统总体指标
3.1 DMS2000A I/O 指标
采集模拟、数字量总数： 416 个
3.2 DMS2000B I/O 指标
数字量输出输入总数： 1280 个
模拟量输入总数 512 个
模拟量输出总数 128 个
3.3 其它技术指标
模拟量交换周期 : <3s
遥信变位传送时间 : <3s
全系统实时数据扫描周期 : 5s
画面调用响应时间 : ≤ 1s
画面实时数据刷新时间： ≤ 5s
打印报表输出周期 : 按需整定（一般每小时输出一次）
遥信正确率 : 99.99%
系统可用率不小于 : 99.99%
平均无故障时间 :
工作电源电压 : 220V ± 20%
工作温度 : -20~60 ℃
湿度 : <85%
事故推画面时间 : ≯ 1S
操作员发出命令到就地控制系统时间： ≯ 1S
遥测综合误差 ： <0.1%
遥信传送时间： ≤ 2S
遥测传送时间： ≤ 2S
• 系统结构图
4．1 DMS2000A 系统结构图

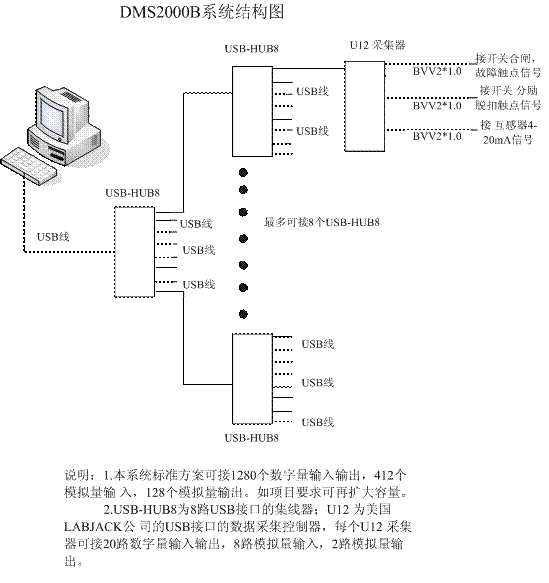

4.2 DMS2000B 系统结构图
二、ADE-DMS2000 配电监视系统软件系统
• 主界面
图（略） • 电气平面布置图
图（略） • 电气一次系统图界面
图（略） • 电气二次原理图界面
图（略）
• 事故、预告信号界面
图（略）
• 设备清单界面 图（略） 三、 ADE-DMS2000 配电监视系统硬件系统
• 主机配置
基本配置 :
CPU ： Pentium III 以上
硬盘： 1GB 以上
内存： 128MB 以上
声卡： Direct 3D 声卡
显卡：支持 Direct 3D 显卡 32M 显存以上
网卡： 10M
光驱： 8 倍速以上
显示器： 15 寸以上彩显
打印机：彩色打印机
操作系统： WIN98 以上
建议配置 :
CPU ： Pentium IV 以上
硬盘： 1GB 以上
内存： 256MB 以上
声卡：独立声卡
显卡：支持 Direct 3D 显卡 64M 显存以上
网卡： 100M
光驱： 16 倍速以上
显示器： 17 寸以上彩显
打印机：彩色打印机
操作系统： WIN2000 以上
2 、采集模块配置
• DSS14 监视采集模块配置
※ 声卡接口、音频线接线方式
※ 14 路直流数字或模拟输入；
※ ±5 伏输入范围，或 4-20 毫安电流输入；
※ 声卡接口
※ 输入范围可扩展；
※ 最高采样频率可达 1000Hz ；
※ 利用声卡 16 位的采集精度；
※ 可支持高达 10 兆欧的输入阻抗；
※ 具有连续读取功能；
※ 可以进行远距离传输；
※ 可以在任何 Windows 版本下使用；
※ 可在工业温度范围内使用；
• U12 监控采集模块配置
※ USB 接口接线方式
※ 12 位、八个单端或四个差动的模拟量输入
※ ±10 伏的模拟量输入范围
• 2 个模拟量输出
※ 20 个数字输入输出口（每个口的速率可达到 50 赫兹）
※ 具有可编程放大器，增益为 1 ， 2 ， 4 ， 5 ， 8 ， 10 ， 16 或 20 倍
※ 采样速率可高达 8000 赫兹（在短时读模式下）或 1200 赫兹（在连续读模式下）
※ 支持软硬件定时采样
※ 1 个 32 位计数器
※ 具有看门狗定时器功能
※ 是个使用方便的 PnP USB 设备
※ 一个 USB 口可以连接 80 个 LabJack 从而组成庞大系统
※ 百分之百的软件控制，没有任何跳线或开关
※ 不需要外部电源
※ 可在视窗操作系统 98SE ， ME ， 2000 或 XP 上使用
※ CE 认证产品
※ 可在工业温度范围内使用
• DSS-HUB16 集线器配置
• 音频插座接口
• 16 路音频口输出
• AC 220V ± 10% 50HZ 电源
• 工作温度 -5~45 ℃
• 工作湿度 0%~90%
• U SB-HUB8 集线器配置
※ USB 插座接口
※ 8 路 USB 口输出
※ AC 220V ± 10% 50HZ 电源
※ 工作温度 -5~45
※工作湿度 0%~90%
• 采集模块选型及功能表
四、 ADE-DMS2000 系统典型案例应用
1 、 ** 宾馆电气一次系统图
2 、 ** 宾馆电气平面布置图
3 、 ** 宾馆 DMS2000A 配电监视系统拓扑图
