AB变频器在11水站氧枪供水泵中的应用

1 引言

　　变频调速技术在电力拖动系统中的应用日益广泛，它具有高效率、宽范围和高精度的调速性能。采用PLC、变频器和交流异步电动机组成的11水站氧枪供水泵控制系统具有低成本、高效益的优势。炼钢厂生产规模大，各种水泵比较多，其中几台氧枪供水泵尤其重要，并且使用生产水较多，能源消耗也较大，因此保证氧枪的正常运行和节约能源就显得格外重要，通过对AB公司1336 PLUS Ⅱ变频器的介绍，我们可以了解11水站氧枪供水泵的工作原理，以及它在生产中的应用。

2 氧枪冷却水控制系统组成

　　11水站氧枪冷却水控制系统包括以下部分：

　　2.1 执行部分：每套供水系统包括一台变频器、一台交流电动机、一台水泵、其它仪表检测部分。

　　变频器采用的是ROCKWELL公司的1336 PLUS Ⅱ变频器。

　　变频器型号为：1336F-BPR350-AN-EN-L4-LA2 250KW。

　　其型号为：YTSP355M-4 250KW 4700r/min 卧式 380V 50HZ

　　2.2 过程检测部分：每个独立氧枪冷却水控制系统模拟过程量（流量、压力、温度）各3个量检测，各电机还有检测一次仪表、二次仪表等。

　　2.3 氧枪下枪开关量检测单元：每个独立氧枪冷却水控制系统有一路开关量，当氧枪下枪并运行到等候点的时候，控制氧枪的PLC将发出下枪信号，此信号通过网络给水处理PLC一个下枪的开关量信号，此信号再发给变频器，那么变频器收到此信号后将以高速运行，直到下枪信号消失。

　　2.4 控制部分：数据采集及输出系统、工业控制计算机、显示器。

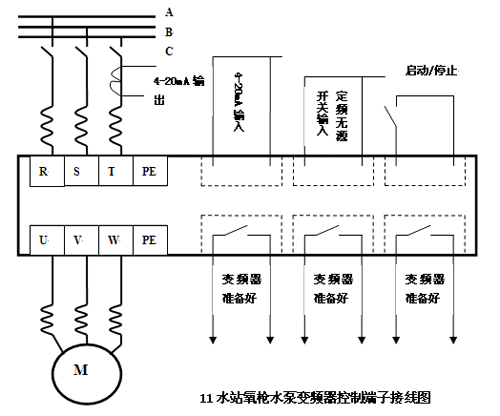

　　需要采集的数据主要有氧枪的回水温度和流量、进水压力、变频器进线电流。对变频器本身而言，与之相关的数据有：控制速度的4-20mA模拟量输入、显示进线电流的4-20mA模拟量输出、定频无源开关输入、变频器启动/停止信号、变频器准备好输出信号。
