唐钢起重设备远程监测系统

一、客户需求： 唐山钢铁公司某焦化厂安装许多起重设备，生产中心每天需要了解起重设备的工作状况，要求把数据传输存储到生产中心管理计算机上，起重设备在工作的时候处于运动状态，使用有线通信方式不现实，需要使用无线传输方式。

　　二、解决方案： 1、系统组成本系统由生产监测中心、通信平台、前端设备、测量设备四部分组成。

　　监测中心： 由服务器、GPRS数据传输模块、操作系统软件、数据库软件、系统软件等组成。

　　通信平台： 中国移动公司的GPRS-APN专网

　　前端设备： 远程测控箱。

　　测量设备： 起重设备工作状态监测器。

　　

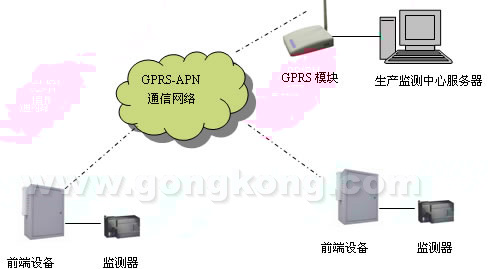

　　唐钢起重设备远程监测系统系统拓扑示意图

　　2、中心配置：

　　2.1、生产监测中心设备主要由数据服务器和DATA-6101GPRS数据传输模块（台式）组成服务器和GPRS模块之间使用串口线连接，服务器上安装操作系统软件、数据库软件、系

统软件。

　　2.2、系统软件由两部分组成：监测系统软件（工作站软件）和前置机软件。监测系统

　　 软件画面直观，界面友好，具备数据显示、模拟动画、数据查询、报警显示、生成曲线，报表等多项功能。前置机软件是平升公司专有的通信管理软件，支持国产及进口的各

种组态软件，支持集成商自行开发的系统软件。

　　3、通信设备： 通信平台及设备中国移动公司提供GPRS网络平台，建立一个APN专网，提供一个APN接入点，并为使用的每张SIM数据卡绑定一个固定的IP地址。网络的保密性、可靠性高。平升公司生产的GPRS数据传输模块可以登陆中国移动公司的GPRS-APN专网，在网络上传 输数据。监测中心使用一个GPRS数据传输模块，每个前端设备中安装一个GPRS数据传输模块，可以实现一个监测中心与多个前端设备的数据通信。

　　4、前端设备： 4.1、前端设备主要配置：

　　 DATA-6100 GPRS数据传输模块（导轨式）：1套

　　 开关电源：1套

　　 空开、插座、接线端子：1套

　　 金属防护箱：1套

　　4.2、唐钢起重设备远程监测系统前端设备原理示意图

　　5、系统功能：

　　 ⑴、主动问询功能：生产监测中心主动问询获取每个起重设备被监测的数据。

　　 ⑵、报警功能：通信中断等故障出现时，监测中心有报警显示。

　　 ⑶、显示功能：显示器的界面上显示当时被监测设备的地址及主要数据。

　　 ⑷、数据存储功能：服务器上的数据库中存储所有历史记录。

　　 ⑸、数据查询功能：监测中心可以查询任意时间段每个起重设备被监测的数据。

　　 ⑹、曲线报表功能：所有存储数据可以自动生成分析曲线和报表。

　　 ⑺、远程维护功能：通信模块具备远程参数设置和维护功能。

　　 ⑻、拓展功能：可自由增减被监测起重设备的数量。通过增添设备，可增加其它功能。

　　6、系统特点：

　　 ⑴、可靠性高：系统及产品均为工业级设计，通信网络为专网，具有高可靠性。

　　 ⑵、性能稳定：通信设备具有良好的自恢复功能，保证系统稳定运行。

　　 ⑶、性价比高：系统功能多，前端设备可以远程维护，移动公司负责网络，系统维护费 用低。

　　 ⑷、技术先进：通信采用网络通信技术，国内先进水平。

　　7、技术指标：

　　 ⑴、中心数据服务器：CPU：PⅢ，1GHz以上；内存：128MB以上；硬盘：40G以上。

　　 ⑵、GPRS数据传输速度：40Kbps以上

　　 ⑶、前端设备工作环境：GPRS信号强；环境温度：-20—+70℃；湿度≤90%无凝露，无腐蚀性气体和导电尘埃，无爆炸危险物品。有220V交流电源。

　　 ⑷、其它技术指标：参阅平升公司“产品设计手册”
