电力故障指示器

名称

显示方法

型号

安装方向性

安装固定方式

无信号源架空型接地
短路故障指示器

翻牌显示

HR-1PE-F

无方向

压簧夹紧

光电显示

HR-1PE-G

色标朝向
同一电源

无信号源电缆型接地
短路故障指示器

面板显示

HR-2PE-M

无方向

皮带抱箍
压簧夹紧

翻牌显示

HR-2PE-F

无方向

光电显示

HR-2PE-G

色标朝线
同一电源侧

2．1翻牌显示原理

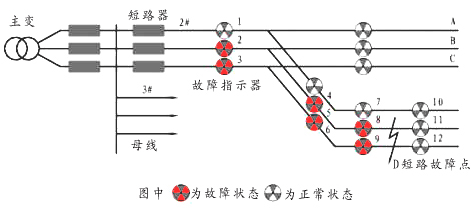

接地检测原理：检测接地瞬间的暂态电容放电电流、并且检测到线路电压降低时，认为线路接地,否则线路未发生接地。如图由2#线C相3、6、9指示器翻牌显示而12指示器仍为动作，即可判断出D点发生接地故障。

图一、翻牌显示指示器
