荷重传感器快速测量装置

    当前，微机配料在水泥行业应用较为普遍，电子皮带秤常用荷重传感器(以下简称传感器)作测量元件。快速准确地判断传感器是否失效，关系到迅速排除故障和确保计量准确。笔者在生产实践中制成一套传感器快速测量装置，较好地解决了传感器现场判定好坏问题。
　　
    本装置由安放传感器的支架和加载荷用的吊架两部分组成。支架用长240mm，宽100mm，厚10mm钢板作平台，适当位置打个Φ8孔固定传感器用，支架腿用Φ18mm长600mm的圆钢4根，支架腿焊好后应使钢板平台呈水平状态，且能平稳放置。吊架部分用Φ18mm长140mm圆钢作水平压杆，中间打一小浅坑，用Φ10mm长400mm圆钢弯成“U”形，左右要对称，“U”形弯杆焊在水平压杆上。再用Φ6mm圆钢弯成问号形吊杆，挂至“U”形弯杆下，吊杆下端焊一圆盘，放置砝码用。整个吊架重量应为1kg。吊架放在传感器上时，水平压杆应能水平、平衡地压在传感器的受力头上，并且不碰传感器上盖。
　　

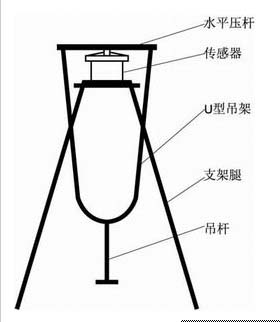

　　图1　测量装置示意图


　　根据常用传感器的量程大小，在质量技术监督部门购买1～10kg标准砝码若干个，准备带有mV档的高精度数字万用表1块，接线端子4个，在1.5m长的四芯屏蔽线上焊上放大箱用的插头。测量时，先固定好被测传感器，接好电源和信号线，插入放大箱，接通电源，无载荷时测量输出信号，如果此时输出信号很大，那么可判断传感器已经损坏。由于MF型传感器悬臂式受力架松动也有此现象，因此可重新固定好再测量。
　　
    放上吊架后，每次增加与该传感器出厂检定报告(以下简称检定报告)相同的加载量，测量记录输出信号和加载量，加载到额定量程时为止，然后按与检定报告相等的减载量作减载测量，去掉吊架时输出信号也要记录。由自测记录与检定报告相比较，就能准确地判定被测传感器是否失效。
　　
注意事项:1)每次加载或减载都要轻拿轻放，吊架水平压杆始终水平地压在传感器受力头上。
         2)自测时电压应与检定报告所用电压相等。
