一、项目背景
原有系统装在20多台门机（门吊）上，目前已经安装了称重数据采集系统（单片机开发），采用IC卡式数据传输方式，由于软件构件缺乏科学性和合理性而且数据采集错误的情况比较严重，导致管理软件并未起到应有的作用。原有系统数据传输的时滞性和准确性都需要改进，上位机管理软件也需要进行相应的更新，以达到真正的门机作业自动化管理。为了实现科学的、方便的管理，现在需要将门机称重系统、风速仪以及门机工作状态信息数据一同实时传到门机队监控中心，解决IC 卡式数据传输方式的时滞，加强对门机工作的管理力度和工作过程中的事故防范能力，系统采用GPRS的无线数据传输方式，确保现场和管理中心所得到的数据的一致性，在工作现场配备RTU-2600智能终端，以便于实时采集、传输数据；配备HMI-3800人机界面供门机司机进行操作；在管理中心重新配备上位机数据管理软件，接收现场工作数据，并实现用户管理、曲线显示、报表打印、历史数据记录等功能。
二、 系统结构
根据项目需求情况整个系统被分成两大部分，一部分是采集门吊装置的现场作业数据并在一定情况下自动进行超重报警，防止生产事故的发生。需要采集的作业数据有：门机号、司机工号、累计抓斗次数、每次抓货重量、累计重量、超重报警次数、现场工作环境的实时风速、门机工作状态信息；另一部分是上位机，它实现对数据的接收、存储、显示以及曲线显示、报表打印输出等信息管理工作和进行特殊情况预警。
三、系统硬件构成及其作用
1、智能无线远程测控终端RTU-2600
RTU- 2600可编程远程测控终端将采集、控制、通讯三种功能合为一体，实现对数据的采集和传输，它是整个系统的前端核心。利用自身所具有的开关量和模拟量数据采集接口采集数据，并通过自身所配备的GPRS无线通讯模块将数据发送至远端监控中心。由于此智能终端提供了方便的二次开发C语言平台，可以开发各种复杂的算法并且可与组态软件的无缝连接。我们通过智能终端内部的编程可以将传感器传输上来的数据进行一些处理再发送至远端管理中心，并且实现间歇性数据传输，降低数据传输的流量资费。
2、操作终端---HMI-3800
3.8寸蓝底白字醒目液晶屏幕显示，面板上8个操作按键，可以对终端的信息进行设置，如监控中心的IP地址，门机号，称重超重报警值，风速报警值等；另外门机司机的操作也是在HMI-3800上进行
3、现场数据显示屏
4、门吊称重系统主要数据采集设备
四、 门机信息管理系统客户端软件
4.1系统登陆
4.2用户管理

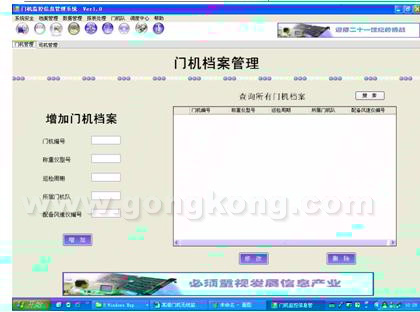

4.3门机管理

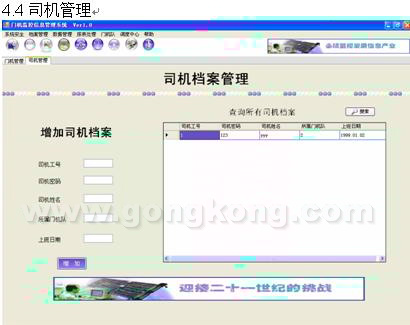

4.4司机管理
|
