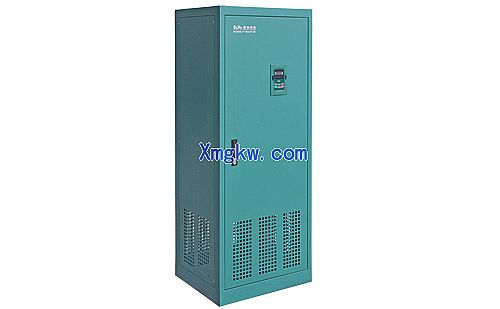

产品概述
E2000 中压系列变频器外观结构为金属壳。金属壳分为壁挂式和柜式两种安装结构。
金属外壳采用先进的表面喷粉喷塑工艺，色泽考究、外观优美。
技术参数
|
项目
|
内容
|
|
输入
|
额定电压范围
|
三相690V(-20%～10%);1140V (-15%～+15%)
|
|
额定频率
|
50/60Hz。
|
|
输出
|
额定电压范围
|
三相0～额定输入电压
|
|
频率范围
|
0.50～650.0Hz（矢量控制模式下最高频率不允许超过150Hz）
|
|
控制
方式
|
载波频率
|
800～4000Hz；固定载波和随机载波可选择(F159)。
|
|
输入频率分辨率
|
数字设定：0.01Hz，模拟设定：上限频率×0.1%。
|
|
控制方式
|
SVC（开环矢量）控制、V/F控制。
|
|
起动转矩
|
0.5Hz/150％（SVC）。
|
|
调速范围
|
1：100 （SVC）。
|
|
稳速精度
|
±0.5％（SVC）。
|
|
转矩控制精度
|
±5％（SVC）。
|
|
过载能力
|
150%额定电流60秒。
|
|
转矩提升
|
手动转矩提升曲线1～16、自动转矩提升。
|
|
V/F曲线
|
三种方式：直线型、平方型、自定义V/F曲线型。
|
|
起动方式
|
直接起动、转速追踪起动(V/F控制方式下)。
|
|
直流制动
|
直流制动频率：0.20～5.00 Hz，制动时间：0.00～10.00秒。
|
|
点动控制
|
点动频率范围：下限频率～上限频率；点动加减速时间：0.1～3000.0秒。
|
|
自动循环、多段速
|
通过自动循环或控制端子实现最多15段速运行。
|
|
内置PID
|
可方便实现过程闭环控制系统。
|
|
自动电压调整（AVR）
|
当电网电压变化时，能自动保持输出电压恒定。
|
|
操作
功能
|
频率设定
|
电位器或外部模拟信号（0～5V，0～10V，0～20mA）；控制面板（端子）▲／▼键、外部控制逻辑及自循环设定。
|
|
起/停控制
|
端子控制、控制面板控制、通讯控制。
|
|
运行命令通道
|
三种通道：控制面板给定、控制端子给定、串行通讯口给定。
|
|
主频率源
|
主频率源：数字给定、模拟电压给定、模拟电流给定、串行口给定等。
|
|
辅助频率源
|
5种辅助频率，可灵活实现辅助频率微调、频率合成等。
|
|
保护
功能
|
输入缺相，输出缺相、输入欠电压，直流过电压，过电流，变频器过载，电机过载、电流失速，过热，外部干扰、欠载保护，压力控制保护，模拟量断线保护等。
|
|
显示
|
LED数码管显示当前输出频率、当前转速（rpm）、当前输出电流、当前输出电压、当前直流母线电压、当前PID反馈值、当前PID设定值、当前输出电压、当前线速度、故障类型以及系统参数、操作参数；LED灯指示变频器当前的工作状态。
|
|
环境条件
|
设备场所
|
室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。
|
|
环境温度
|
-10℃～+50℃。
|
|
环境湿度
|
90%以下（无水珠凝结现象）。
|
|
振动强度
|
0.5g（加速度）以下。
|
|
海拔高度
|
1000米以下（海拔超过1000米需降额使用）。
|
|
防护等级
|
IP20
|
|
适配电机
|
15kW～800kW
|
E2000 690V产品一览表
|
型号
|
适配电机(kW)
|
额定输出电流(A)
|
结构代号
|
冷却方式
|
备注
|
|
E2000-0150T6C
|
15
|
19
|
C5
|
风冷
|
三相金属壁挂
|
|
E2000-0185T6C
|
18.5
|
23
|
C5
|
风冷
|
|
E2000-0220T6C
|
22
|
28
|
C5
|
风冷
|
|
E2000-0300T6C
|
30
|
35
|
C5
|
风冷
|
|
E2000-0370T6C
|
37
|
45
|
C5
|
风冷
|
|
E2000-0450T6C
|
45
|
52
|
C5
|
风冷
|
|
E2000-0550T6C
|
55
|
63
|
C5
|
风冷
|
|
E2000-0750T6C
|
75
|
86
|
C7
|
风冷
|
|
E2000-0900T6C
|
90
|
98
|
C7
|
风冷
|
|
E2000-1100T6C
|
110
|
121
|
C7
|
风冷
|
|
E2000-1320T6C
|
132
|
150
|
C7
|
风冷
|
|
E2000-1600T6C
|
160
|
175
|
C8
|
风冷
|
|
E2000-1850T6D
|
185
|
198
|
D1
|
风冷
|
三相金属柜式
|
|
E2000-2000T6D
|
200
|
218
|
D1
|
风冷
|
|
E2000-2200T6D
|
220
|
240
|
D1
|
风冷
|
|
E2000-2500T6D
|
250
|
270
|
D2
|
风冷
|
|
E2000-2800T6D
|
280
|
310
|
D2
|
风冷
|
|
E2000-3150T6D
|
315
|
350
|
D3
|
风冷
|
|
E2000-3550T6D
|
355
|
380
|
D3
|
风冷
|
|
E2000-4000T6D
|
400
|
430
|
D4
|
风冷
|
|
E2000-4500T6D
|
450
|
480
|
D4
|
风冷
|
|
E2000-5000T6D
|
500
|
540
|
D4
|
风冷
|
|
E2000-5600T6D
|
560
|
600
|
D5
|
风冷
|
|
E2000-6300T6D
|
630
|
680
|
D5
|
风冷
|
|
E2000-7100T6D
|
710
|
750
|
D5
|
风冷
|
|
E2000-8000T6D
|
800
|
850
|
D5
|
风冷
|
E2000 690V产品结构形式一览表
尺寸单位：mm
|
结构代号
|
外形尺寸(A×B×H)
|
安装尺寸(W×L)
|
安装螺钉
|
|
|
C5
|
360×265×555
|
320×530
|
M8
|
金属壁挂
|
|
C7
|
516×326×760
|
360×735
|
M12
|
|
C8
|
560×345×900
|
390×870
|
M12
|
|
D1
|
600×500×1650
|
400×300
|
M16
|
金属柜式
|
|
D2
|
660×500×1950
|
450×300
|
M16
|
|
D3
|
800×600×2045
|
520×340
|
M16
|
|
D4
|
1000×550×2000
|
800×350
|
M16
|
|
D5
|
1200×600×2200
|
986×400
|
M16
|
E2000 1140V产品一览表
|
型号
|
适配电机(kW)
|
额定输出电流(A)
|
结构代号
|
冷却方式
|
|
E2000-0370T11
|
37
|
24
|
T1
|
风冷
|
|
E2000-0450T11
|
45
|
31
|
T1
|
风冷
|
|
E2000-0550T11
|
55
|
38
|
T1
|
风冷
|
|
E2000-0750T11
|
75
|
52
|
T1
|
风冷
|
|
E2000-0900T11
|
90
|
58
|
T1
|
风冷
|
|
E2000-1100T11
|
110
|
73
|
T1
|
风冷
|
|
E2000-1320T11
|
132
|
86
|
T2
|
风冷
|
|
E2000-1600T11
|
160
|
104
|
T2
|
风冷
|
|
E2000-1850T11
|
185
|
115
|
T2
|
风冷
|
|
E2000-2000T11
|
200
|
132
|
T2
|
风冷
|
|
E2000-2200T11
|
220
|
145
|
T2
|
风冷
|
|
E2000-2500T11
|
250
|
162
|
T2
|
风冷
|
|
E2000-2800T11
|
280
|
181
|
T3
|
风冷
|
|
E2000-3150T11
|
315
|
208
|
T3
|
风冷
|
|
E2000-3500T11
|
355
|
221
|
T3
|
风冷
|
|
E2000-4000T11
|
400
|
260
|
T4
|
风冷
|
|
E2000-4500T11
|
450
|
293
|
T4
|
风冷
|
|
E2000-5000T11
|
500
|
325
|
T4
|
风冷
|
|
E2000-5600T11
|
560
|
355
|
T4
|
风冷
|
E2000 1140V产品结构形式一览表
尺寸单位：mm
|
结构代号
|
外形尺寸(A×B×H)
|
安装尺寸(W×L)
|
安装螺钉
|
|
T1
|
570×430×1310
|
522×322
|
M12
|
|
T2
|
800×450×1700
|
750×320
|
M12
|
|
T3
|
850×600×1730
|
750×500
|
M12
|

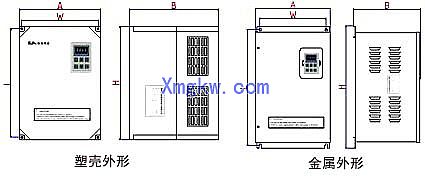

外形结构示意图
操作面板
塑壳远控小盒和金属壳控制盒
外形尺寸(单位尺寸：mm)：122×72×20 开口尺寸(单位尺寸：mm)：121×71

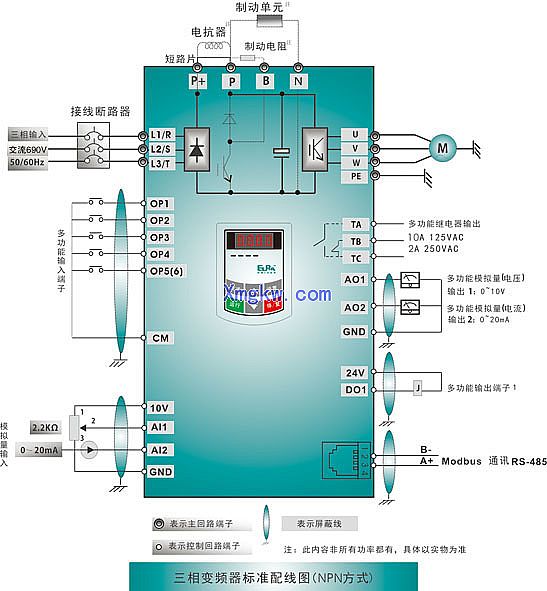

标准配线图
|
