利用计数器完成时钟设计（时 .分.秒）


【控制要求】
利用3个计数器配合 1s时钟脉冲标志 M1922，构成一个标准的 24小时时钟。【组件说明】

PLC 组件 控制说明
C0 秒计数
C1 分计数
C2 时计数
M1922 1s 时钟脉冲

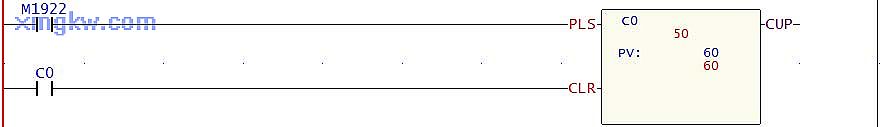

【控制程序】【程序说明】

  1. 24小时钟的关键，在于 M1922（周期为 1秒的时钟脉冲）的使用。
  2. 当程序开始执行，秒钟计数器 C0开始进行计数，当 C0计数到60次（1分钟）时 C0=ON，同时分钟计数器C1计数1次，同理，当 C1计数到60次(1小时)时C1=ON，同时计数器 C2计数1次；当 C2完成24次计数 (24小时)时，C2被复位，又开始新的 24小时的计数过程。
  3. 当每个计数器的计数值和设定值PV相等时，计数器的常开触点变成ON，会自行清零。
  4. C0计“秒”、 C1计“分”、 C2计“时”，可以组成一个 24小时的时钟；此案例中，当 C2的设定值等于12时，可得到一个标准的 12小时的时钟。
